ปรี Tas Angela
« เมื่อ: 01 ธันวาคม, 2008, 03:16:58 PM »
ขออนุญาตตั้งกระทู้ใหม่ละกันครับจะได้ไม่ต้องรบกวนกระทู้เดิม
จาก http://www.htg2.net/index.php?topic=27679.800

ออฟไลน์ Blackperls

  • ****
  • กระทู้: 423
Re: ปรี Tas Angela
« ตอบกลับ #1 เมื่อ: 01 ธันวาคม, 2008, 03:20:47 PM »
สงสัยงานนี้ต้องพึ่งท่าน Mr.Q ออกแบบ PCB อีกแล้วมั้งเนี่ย

ออฟไลน์ กบ@นอกกะลา

  • ****
  • กระทู้: 320
  • เพศ: ชาย
  • อย่าเอาวิชาฟิสิกซ์มาอธิบายเกี่ยวกับเครื่องเสียง
Re: ปรี Tas Angela
« ตอบกลับ #2 เมื่อ: 01 ธันวาคม, 2008, 04:28:07 PM »

อื่ม   วงจรแบบนี้ Nelson Pass ก็เหอะ  เป็นได้   :cold   แน่ ๆ

Tas  นายแน่มาก   O0
หัวใจมอบให้แต่ 2A3 ที่ bias ด้วย battery เท่านั้น

ออฟไลน์ silicon

  • *****
  • กระทู้: 976
Re: ปรี Tas Angela
« ตอบกลับ #3 เมื่อ: 01 ธันวาคม, 2008, 04:38:11 PM »
วงจรของ nelson ว่าง่ายๆ แล้วเจอ Angela ง่ายกว่าเอา TR สองตัวมาต่อดาร์ลิงตั้นกัน  :clap

ไม่ทราบว่า TR  ทั้งสองตัวใช้เบอร์อะไรครับ

ออฟไลน์ กบ@นอกกะลา

  • ****
  • กระทู้: 320
  • เพศ: ชาย
  • อย่าเอาวิชาฟิสิกซ์มาอธิบายเกี่ยวกับเครื่องเสียง
Re: ปรี Tas Angela
« ตอบกลับ #4 เมื่อ: 01 ธันวาคม, 2008, 04:50:06 PM »
รบกวนคุณ Black Perls เช็ควงจรนิดนึงครับ

กลับไปค้นข้อมูลมาได้ความว่า  Angela เค้าโมษณา ตัวเองว่าใช้วงจร Casecode แต่วงจรนี้มันเป็น Dalington ครับ
ต้องมีอะไรแปลก ๆ แน่เลย    :secret

มันน่าจะหน้าตาแบบนี้หรือเปล่าครับ
« แก้ไขครั้งสุดท้าย: 01 ธันวาคม, 2008, 05:03:56 PM โดย กบ@นอกกะลา »
หัวใจมอบให้แต่ 2A3 ที่ bias ด้วย battery เท่านั้น

ออฟไลน์ san

  • *****
  • กระทู้: 542
Re: ปรี Tas Angela
« ตอบกลับ #5 เมื่อ: 01 ธันวาคม, 2008, 05:03:16 PM »
ปรีของ tas ไม่ทราบว่าตัวไหนได้รับความนิยม หรือเป็นที่กล่าวขานกันมากสุดครับ

ออฟไลน์ Blackperls

  • ****
  • กระทู้: 423
Re: ปรี Tas Angela
« ตอบกลับ #6 เมื่อ: 01 ธันวาคม, 2008, 07:13:13 PM »
รบกวนคุณ Black Perls เช็ควงจรนิดนึงครับ

กลับไปค้นข้อมูลมาได้ความว่า  Angela เค้าโมษณา ตัวเองว่าใช้วงจร Casecode แต่วงจรนี้มันเป็น Dalington ครับ
ต้องมีอะไรแปลก ๆ แน่เลย    :secret

มันน่าจะหน้าตาแบบนี้หรือเปล่าครับ
ตามวงจรตัวนี้จะเป็น MKII ที่พี่ท่านหนึ่งเขาเขียนมาให้ ผมก็ยังไม่ได้เชคละเอียด เพราะได้มาก็ดองเค็มอย่างเดียวเลย

ส่วนตัวนี้ผมลองเขียนๆดูโดยเทียบกับวงจรที่เขาให้มา ถ้าไงผมจะลองหาต้นฉบับที่ผมลอกไว้ครับจะมีลายละเอียดครบ ของ Limited

ออฟไลน์ Blackperls

  • ****
  • กระทู้: 423
Re: ปรี Tas Angela
« ตอบกลับ #7 เมื่อ: 01 ธันวาคม, 2008, 07:14:09 PM »
วงจรของ nelson ว่าง่ายๆ แล้วเจอ Angela ง่ายกว่าเอา TR สองตัวมาต่อดาร์ลิงตั้นกัน  :clap

ไม่ทราบว่า TR  ทั้งสองตัวใช้เบอร์อะไรครับ

MPSA42 ทั้ง 3 ตัวครับ

ออฟไลน์ Blackperls

  • ****
  • กระทู้: 423
Re: ปรี Tas Angela
« ตอบกลับ #8 เมื่อ: 01 ธันวาคม, 2008, 07:36:56 PM »
ภาค ปรีของ รุ่น Limited ผมกลับลายปริ้นแล้วลงค่าต่างๆ
« แก้ไขครั้งสุดท้าย: 01 ธันวาคม, 2008, 07:39:37 PM โดย Black Perls »

ออฟไลน์ Blackperls

  • ****
  • กระทู้: 423
Re: ปรี Tas Angela
« ตอบกลับ #9 เมื่อ: 01 ธันวาคม, 2008, 07:41:26 PM »
ภาคจ่ายไฟของรุ่น Limited
หมดไส้หมดพุงแล้วครับ ;D ;D

ออฟไลน์ Blackperls

  • ****
  • กระทู้: 423
Re: ปรี Tas Angela
« ตอบกลับ #10 เมื่อ: 01 ธันวาคม, 2008, 07:46:39 PM »
R ที่ว่างๆอยู่ติดกับ R 220K ค่า 220K ครับ ในวงจรเดิมๆ ใช้แค่ .25w ผมคิดว่าควรจะเป็น .50w แล้วก็ยกสูงจาก PCB หน่อยครับ ไม่งั้นจะเกิดรอย อย่างที่เห็น ;D
ถ้าไงรบกวนท่านที่เก่งๆด้านวงจรช่วยเชคให้อีกทีครับ จะได้มีของเล่นทำกันต่อ c) c)

ออฟไลน์ Ramba

  • Super Star
  • *
  • กระทู้: 1,790
  • เพศ: ชาย
  • สมาคมผู้นิยมจุกแห่งชาติ (สจช.)
Re: ปรี Tas Angela
« ตอบกลับ #11 เมื่อ: 01 ธันวาคม, 2008, 08:10:33 PM »
ท่านที่ออกแบบลายวงจรเป็นช่วยด้วยครับ ถ้าแยกเป็นภาค line กับภาคจ่ายไฟ คนละแผ่นแบบของท่าน blackperls ก็จะดีมากเลยครับ อยากทำเหมือนกัน เห็นภาคจ่ายไฟสูง ๆ ยังไม่เคยเห็นและไม่เคยทำ อยากลองครับ 0)] 0)]
แหล่งกบดาน
http://www.htg2.net/index.php?topic=41936.0

ออฟไลน์ Mr.Q

  • Super Star
  • *
  • กระทู้: 1,847
Re: ปรี Tas Angela
« ตอบกลับ #12 เมื่อ: 01 ธันวาคม, 2008, 08:34:53 PM »
ท่านที่ออกแบบลายวงจรเป็นช่วยด้วยครับ ถ้าแยกเป็นภาค line กับภาคจ่ายไฟ คนละแผ่นแบบของท่าน blackperls ก็จะดีมากเลยครับ อยากทำเหมือนกัน เห็นภาคจ่ายไฟสูง ๆ ยังไม่เคยเห็นและไม่เคยทำ อยากลองครับ 0)] 0)]
ที่อยู่ข้างนอกเป็นหม้อแปลงอย่างเดียวครับ

ออฟไลน์ คนไกลบ้าน

  • *****
  • กระทู้: 786
  • เพศ: ชาย
Re: ปรี Tas Angela
« ตอบกลับ #13 เมื่อ: 01 ธันวาคม, 2008, 09:14:04 PM »
รบกวนคุณ Black Perls เช็ควงจรนิดนึงครับ

กลับไปค้นข้อมูลมาได้ความว่า  Angela เค้าโมษณา ตัวเองว่าใช้วงจร Casecode แต่วงจรนี้มันเป็น Dalington ครับ
ต้องมีอะไรแปลก ๆ แน่เลย    :secret

มันน่าจะหน้าตาแบบนี้หรือเปล่าครับ

ผมลองดูตามปริ้นแล้ววงจรมันเป็นอย่างที่คุณ Black Perls ลงไว้เลยนะครับ แล้วมัน Cascode ตรงไหนล่ะนี่ :D

คุณ Black Perls ครับ C-Coupling ตัวเหลืองๆนั่นใช่ RelCap หรือเปล่าครับ

ออฟไลน์ Ramba

  • Super Star
  • *
  • กระทู้: 1,790
  • เพศ: ชาย
  • สมาคมผู้นิยมจุกแห่งชาติ (สจช.)
Re: ปรี Tas Angela
« ตอบกลับ #14 เมื่อ: 01 ธันวาคม, 2008, 09:47:25 PM »
 :o แล้วไฟ V+ กีโวล ครับเผื่อจะลองทำ แบบกระสือฟังแนวเสียงก่อน  ภาคจ่ายไฟจะได้เอาที่เคยใช้กับหลอดทดลองไปก่อนนะครับ หรือเอาหม้อแปลงที่มีอยู่ ต่อแบบทวีแรงดัน เพราะอุปกรณ์ก็ไม่มากเท่าไหร่ (เคยมีแต่กระสือหลอด มีกระสือแบบTr บ้าง)
แหล่งกบดาน
http://www.htg2.net/index.php?topic=41936.0

ออฟไลน์ คุณหมีน้อย

  • Super Star.
  • **
  • กระทู้: 2,723
  • ใจสำราญ งานสำเร็จ
Re: ปรี Tas Angela
« ตอบกลับ #15 เมื่อ: 01 ธันวาคม, 2008, 09:53:42 PM »
อ้างถึง
หม้อแปลง เข้า 220 ออก 200-0 ครับ ไม่ต่างจากหลอดเลย

 :secretลองเลยครับ ผมก็ว่าน่าสนใจที่ Tr ใช้ไฟสูงขนาดนี้  คงจะมีอะไรดีเป็นแน่แท้  Y]  งานนี้งบประมาณคงอยู่ที่ C  แน่ ๆ

 :showoff




:o แล้วไฟ V+ กีโวล ครับเผื่อจะลองทำ แบบกระสือฟังแนวเสียงก่อน  ภาคจ่ายไฟจะได้เอาที่เคยใช้กับหลอดทดลองไปก่อนนะครับ หรือเอาหม้อแปลงที่มีอยู่ ต่อแบบทวีแรงดัน เพราะอุปกรณ์ก็ไม่มากเท่าไหร่ (เคยมีแต่กระสือหลอด มีกระสือแบบTr บ้าง)
ไม่มีที่แห่งใดจะอบอุ่นเท่าบ้านหลังแรกของเรา... !

ออฟไลน์ แซม

  • Super Star
  • *
  • กระทู้: 1,183
  • เพศ: ชาย
  • 'จอมยุทธกินบะหมี่'
Re: ปรี Tas Angela
« ตอบกลับ #16 เมื่อ: 01 ธันวาคม, 2008, 10:11:48 PM »
ตามมาดูครับ ปรีตัวนี้สงสัย phono คงเป็น option มังครับ คงไม่มีมาให้ เดี๋ยวเอาของจอนห์ เคิลร มาใส่ท่าจะดีครับ  :)
http://www.htg2.net/index.php?topic=16726.0

ชนใดไร้รักสมัครสมาน จะทำการสิ่งใดก็ไร้ผล

ออฟไลน์ Blackperls

  • ****
  • กระทู้: 423
Re: ปรี Tas Angela
« ตอบกลับ #17 เมื่อ: 01 ธันวาคม, 2008, 10:21:36 PM »
ตามมาดูครับ ปรีตัวนี้สงสัย phono คงเป็น option มังครับ คงไม่มีมาให้ เดี๋ยวเอาของจอนห์ เคิลร มาใส่ท่าจะดีครับ  :)

เห็นด้วย c)ๆ

ออฟไลน์ Blackperls

  • ****
  • กระทู้: 423
Re: ปรี Tas Angela
« ตอบกลับ #18 เมื่อ: 01 ธันวาคม, 2008, 10:26:35 PM »
อ้างถึง
หม้อแปลง เข้า 220 ออก 200-0 ครับ ไม่ต่างจากหลอดเลย

 :secretลองเลยครับ ผมก็ว่าน่าสนใจที่ Tr ใช้ไฟสูงขนาดนี้  คงจะมีอะไรดีเป็นแน่แท้  Y]  งานนี้งบประมาณคงอยู่ที่ C  แน่ ๆ

 :showoff

:o แล้วไฟ V+ กีโวล ครับเผื่อจะลองทำ แบบกระสือฟังแนวเสียงก่อน  ภาคจ่ายไฟจะได้เอาที่เคยใช้กับหลอดทดลองไปก่อนนะครับ หรือเอาหม้อแปลงที่มีอยู่ ต่อแบบทวีแรงดัน เพราะอุปกรณ์ก็ไม่มากเท่าไหร่ (เคยมีแต่กระสือหลอด มีกระสือแบบTr บ้าง)
โทษนะครับก่อนหน้าผมลงผิด เข้า 220 ออก 220-0 ครับ เอาไว้กันไปดูดจ๊วบๆ  ;D หรือใครใจถึงก็ 220 เข้าเลยครับ 2f  2f
ตามที่ดูภาคจ่ายไฟ เหมือนว่าจะมีวงจรแบ่งแรงดันอยู่ ไฟเลี้ยงวงจรจริงๆ ผมก็ไม่ได้วัดไว้ แต่พี่คนที่เขาให้วงจรตัว MKII มาบอกว่าประมาณ 60-70V ครับ
« แก้ไขครั้งสุดท้าย: 01 ธันวาคม, 2008, 10:40:55 PM โดย Black Perls »

ออฟไลน์ Blackperls

  • ****
  • กระทู้: 423
Re: ปรี Tas Angela
« ตอบกลับ #19 เมื่อ: 01 ธันวาคม, 2008, 10:28:27 PM »
ท่านที่ออกแบบลายวงจรเป็นช่วยด้วยครับ ถ้าแยกเป็นภาค line กับภาคจ่ายไฟ คนละแผ่นแบบของท่าน blackperls ก็จะดีมากเลยครับ อยากทำเหมือนกัน เห็นภาคจ่ายไฟสูง ๆ ยังไม่เคยเห็นและไม่เคยทำ อยากลองครับ 0)] 0)]

ผมตัดแยกเฉยๆ นะครับจะได้ดูกันง่ายๆ

ออฟไลน์ Blackperls

  • ****
  • กระทู้: 423
Re: ปรี Tas Angela
« ตอบกลับ #20 เมื่อ: 01 ธันวาคม, 2008, 10:31:47 PM »
รบกวนคุณ Black Perls เช็ควงจรนิดนึงครับ

กลับไปค้นข้อมูลมาได้ความว่า  Angela เค้าโมษณา ตัวเองว่าใช้วงจร Casecode แต่วงจรนี้มันเป็น Dalington ครับ
ต้องมีอะไรแปลก ๆ แน่เลย    :secret

มันน่าจะหน้าตาแบบนี้หรือเปล่าครับ

ผมลองดูตามปริ้นแล้ววงจรมันเป็นอย่างที่คุณ Black Perls ลงไว้เลยนะครับ แล้วมัน Cascode ตรงไหนล่ะนี่ :D

คุณ Black Perls ครับ C-Coupling ตัวเหลืองๆนั่นใช่ RelCap หรือเปล่าครับ
ไม่แน่ใจครับเดี๋ยวจะลองค้นดูก่อนครับ ถ่ายไว้หลายรูปเหมือนกัน

แต่ใน MKII มี รูบีคอนตัวสีแดง +วันเดอร์แคป

ออฟไลน์ sack

  • *****
  • กระทู้: 870
  • เพศ: ชาย
Re: ปรี Tas Angela
« ตอบกลับ #21 เมื่อ: 02 ธันวาคม, 2008, 12:16:54 AM »
สะสมอีกแล้วครับ ปีนี้ไม่ทันแล้ว  :giveup  แค่ค่าตัว Cap ก็  :cold แล้ว :giveup
D.I.Y.  ทำเองซะจะได้ดั่งใจ

ออฟไลน์ Blackperls

  • ****
  • กระทู้: 423
Re: ปรี Tas Angela
« ตอบกลับ #22 เมื่อ: 02 ธันวาคม, 2008, 01:39:52 AM »
รบกวนคุณ Black Perls เช็ควงจรนิดนึงครับ

กลับไปค้นข้อมูลมาได้ความว่า  Angela เค้าโมษณา ตัวเองว่าใช้วงจร Casecode แต่วงจรนี้มันเป็น Dalington ครับ
ต้องมีอะไรแปลก ๆ แน่เลย    :secret

มันน่าจะหน้าตาแบบนี้หรือเปล่าครับ

ผมลองดูตามปริ้นแล้ววงจรมันเป็นอย่างที่คุณ Black Perls ลงไว้เลยนะครับ แล้วมัน Cascode ตรงไหนล่ะนี่ :D

คุณ Black Perls ครับ C-Coupling ตัวเหลืองๆนั่นใช่ RelCap หรือเปล่าครับ
C-Coupling ไม่ทราบเหมือนกันว่าของอะไร ลองดูนะครับว่ามีใครพอจะคุ้นหน้าตาบ้างใหม

ออฟไลน์ แซม

  • Super Star
  • *
  • กระทู้: 1,183
  • เพศ: ชาย
  • 'จอมยุทธกินบะหมี่'
Re: ปรี Tas Angela
« ตอบกลับ #23 เมื่อ: 02 ธันวาคม, 2008, 09:18:07 AM »
C คุ้นๆว่าเป็นของแถวบ้านหม้อมังครับ อิอิ  ;D
http://www.htg2.net/index.php?topic=16726.0

ชนใดไร้รักสมัครสมาน จะทำการสิ่งใดก็ไร้ผล

ออฟไลน์ Davit

  • Super Star
  • *
  • กระทู้: 1,236
  • เพศ: ชาย
Re: ปรี Tas Angela
« ตอบกลับ #24 เมื่อ: 02 ธันวาคม, 2008, 09:25:07 AM »
ดูวงจรแลง่ายๆ...แต่กว่าจะเป็นตัวตนคงนั่งคิดอยู่หลายเพลา ผ่านกระบวนการมากมาย

ไม่รู้ให้เสียงเป็นไงบ้าง ตอนที่เขาทำขายเราก็เป็นนักเรียนได้แต่ดูเอาตามงานแสดงเครื่องเสียงต่างๆ

ต้องยอมรับในกระบวนการคิดของผู้ออกแบบที่ทำออกมาแล้วก็ขายได้จริงๆ...ฝีมือ O0 O0

ออฟไลน์ AMP150

  • *****
  • กระทู้: 841
Re: ปรี Tas Angela
« ตอบกลับ #25 เมื่อ: 02 ธันวาคม, 2008, 11:25:17 AM »
กรุ๊ปบายอีกแล้ว งานนี้ คราวที่แล้ว กับเอสตร้าก็กระเป๋าฉีกกันทั่วหน้า  :yahoo

ออฟไลน์ Ramba

  • Super Star
  • *
  • กระทู้: 1,790
  • เพศ: ชาย
  • สมาคมผู้นิยมจุกแห่งชาติ (สจช.)
Re: ปรี Tas Angela
« ตอบกลับ #26 เมื่อ: 02 ธันวาคม, 2008, 12:11:47 PM »
 0)] เห็นด้วย กลุ๊ปบาย จอง 1 ชุดครับ ขนาด Astra ก็ยังไม่เสร็จสมบูรณ์เลย 0)] 0)]
แหล่งกบดาน
http://www.htg2.net/index.php?topic=41936.0

ออฟไลน์ แซม

  • Super Star
  • *
  • กระทู้: 1,183
  • เพศ: ชาย
  • 'จอมยุทธกินบะหมี่'
Re: ปรี Tas Angela
« ตอบกลับ #27 เมื่อ: 02 ธันวาคม, 2008, 10:08:56 PM »
กรุ๊ปบายอีกแล้ว งานนี้ คราวที่แล้ว กับเอสตร้าก็กระเป๋าฉีกกันทั่วหน้า  :yahoo
;D  ;D  ;D Angela คงไม่ทำให้กระเป๋าฉีกครับ  ;D
http://www.htg2.net/index.php?topic=16726.0

ชนใดไร้รักสมัครสมาน จะทำการสิ่งใดก็ไร้ผล

ออฟไลน์ Blackperls

  • ****
  • กระทู้: 423
Re: ปรี Tas Angela
« ตอบกลับ #28 เมื่อ: 02 ธันวาคม, 2008, 10:31:06 PM »
กรุ๊ปบายอีกแล้ว งานนี้ คราวที่แล้ว กับเอสตร้าก็กระเป๋าฉีกกันทั่วหน้า  :yahoo
;D  ;D  ;D Angela คงไม่ทำให้กระเป๋าฉีกครับ  ;D
แน่ใจเหรอครับ  ;D ;D
Jantzen Z-Silver Polypropylene Film Foil Capacitor 15uF 800 VDC / 425 VAC 4065


ออฟไลน์ sack

  • *****
  • กระทู้: 870
  • เพศ: ชาย
Re: ปรี Tas Angela
« ตอบกลับ #29 เมื่อ: 03 ธันวาคม, 2008, 02:03:29 PM »
วงจรด้านบน กับPCB ข้างล่าง ค่าอุปกรณ์ตรงกันรึเปล่าครับ ผมยังไม่ได้ไล่วงจรดู
สะสมเข้า Tas คอลแลคชั่น :giveup
D.I.Y.  ทำเองซะจะได้ดั่งใจ

ออฟไลน์ Ramba

  • Super Star
  • *
  • กระทู้: 1,790
  • เพศ: ชาย
  • สมาคมผู้นิยมจุกแห่งชาติ (สจช.)
Re: ปรี Tas Angela
« ตอบกลับ #30 เมื่อ: 03 ธันวาคม, 2008, 07:12:00 PM »
ทำ Tr ทีไรฮัมหรือจี่ทุกครั้งเลย มือไม่ถึง ถ้าให้ดีต้องลงปริ้น กำลังรอ กลุ๊ปบาย ครับ 0)] 0)] 0)]
แหล่งกบดาน
http://www.htg2.net/index.php?topic=41936.0

ออฟไลน์ silicon

  • *****
  • กระทู้: 976
Re: ปรี Tas Angela
« ตอบกลับ #31 เมื่อ: 03 ธันวาคม, 2008, 08:52:14 PM »
TAS มีปรีแอมป์รุ่นอื่นๆ ไหมครับที่ใช้ JFET

ออฟไลน์ คนไกลบ้าน

  • *****
  • กระทู้: 786
  • เพศ: ชาย
Re: ปรี Tas Angela
« ตอบกลับ #32 เมื่อ: 03 ธันวาคม, 2008, 09:13:45 PM »
กรุ๊ปบายอีกแล้ว งานนี้ คราวที่แล้ว กับเอสตร้าก็กระเป๋าฉีกกันทั่วหน้า  :yahoo
;D  ;D  ;D Angela คงไม่ทำให้กระเป๋าฉีกครับ  ;D
แน่ใจเหรอครับ  ;D ;D
Jantzen Z-Silver Polypropylene Film Foil Capacitor 15uF 800 VDC / 425 VAC 4065


อุปกรณ์มันน้อยครับ เราคงพอจะบังคับให้กระเป๋าคงค่อยๆ ฉีกได้ ที่เห็นๆ ตัวโหดสุดคงเป็นเจ้าซี 4 ตัวนั่นกระมัง เจออย่างคุณ Black Perls ว่าไว้ละก็ :cold

ออฟไลน์ แซม

  • Super Star
  • *
  • กระทู้: 1,183
  • เพศ: ชาย
  • 'จอมยุทธกินบะหมี่'
Re: ปรี Tas Angela
« ตอบกลับ #33 เมื่อ: 03 ธันวาคม, 2008, 09:45:56 PM »
ของผมใส่แค่ SCR หรือแค่ Q4 ก็คงพอครับ  ;D  ;D  ;D
http://www.htg2.net/index.php?topic=16726.0

ชนใดไร้รักสมัครสมาน จะทำการสิ่งใดก็ไร้ผล

ออฟไลน์ AMP150

  • *****
  • กระทู้: 841
Re: ปรี Tas Angela
« ตอบกลับ #34 เมื่อ: 04 ธันวาคม, 2008, 11:25:51 AM »
จำได้ว่า mk2 ต้องใช้ไฟ 285 โวลต์ และเป็นวงจรแบบคาสโคดไม่ใช่หรือครับ :secret

ออฟไลน์ Blackperls

  • ****
  • กระทู้: 423
Re: ปรี Tas Angela
« ตอบกลับ #35 เมื่อ: 04 ธันวาคม, 2008, 05:44:42 PM »
จำได้ว่า mk2 ต้องใช้ไฟ 285 โวลต์ และเป็นวงจรแบบคาสโคดไม่ใช่หรือครับ :secret

เท่าที่ผมรู้นะครับ Mk2 กับ Linited จะต่างกันตรงภาคจ่ายไฟ โดย MK2 จะปรับปรุง PCB ตรงภาคจ่ายไฟให้ดีขึ้น กับ C Cap ครับโดยภาค line เป็นวงจรเดียวกันครับ

ออฟไลน์ คนไกลบ้าน

  • *****
  • กระทู้: 786
  • เพศ: ชาย
Re: ปรี Tas Angela
« ตอบกลับ #36 เมื่อ: 08 ธันวาคม, 2008, 09:28:56 AM »
ขึ้นมาดันกระทู้ครับ
มีท่านใดลองทำบ้างหรือยังครับ อยากรุ๊ปบายคร๊าบบ :yahoo

ออฟไลน์ แซม

  • Super Star
  • *
  • กระทู้: 1,183
  • เพศ: ชาย
  • 'จอมยุทธกินบะหมี่'
Re: ปรี Tas Angela
« ตอบกลับ #37 เมื่อ: 08 ธันวาคม, 2008, 10:16:14 PM »
นั่นสิครับ เห็นเงี่ยบๆกันไป เรื่องลายปริ้นท์ เอาแบบนี้หรือวาดใหม่ดีครับ  K)
http://www.htg2.net/index.php?topic=16726.0

ชนใดไร้รักสมัครสมาน จะทำการสิ่งใดก็ไร้ผล

ออฟไลน์ Blackperls

  • ****
  • กระทู้: 423
Re: ปรี Tas Angela
« ตอบกลับ #38 เมื่อ: 09 ธันวาคม, 2008, 12:36:17 AM »
ผมมีตัวที่วาดเล่นๆ ไว้จะเอามาลองลงให้ดูครับ พอดีว่าผมไม่ถนัด Protel ด้วยสิครับ

ออฟไลน์ แซม

  • Super Star
  • *
  • กระทู้: 1,183
  • เพศ: ชาย
  • 'จอมยุทธกินบะหมี่'
Re: ปรี Tas Angela
« ตอบกลับ #39 เมื่อ: 09 ธันวาคม, 2008, 09:01:07 PM »
ดีครับ ถ้าออกแบบให้ใส่ C Coupling แบบตัวใหญ่ๆ ได้ยิ่งดีเลยครับ  :)
http://www.htg2.net/index.php?topic=16726.0

ชนใดไร้รักสมัครสมาน จะทำการสิ่งใดก็ไร้ผล

ออฟไลน์ อวยพร

  • *****
  • กระทู้: 893
  • เพศ: ชาย
Re: ปรี Tas Angela
« ตอบกลับ #40 เมื่อ: 09 ธันวาคม, 2008, 10:21:19 PM »
โทษนะครับก่อนหน้าผมลงผิด เข้า 220 ออก 220-0 ครับ เอาไว้กันไปดูดจ๊วบๆ  ;D หรือใครใจถึงก็ 220 เข้าเลยครับ 2f  2f
ตามที่ดูภาคจ่ายไฟ เหมือนว่าจะมีวงจรแบ่งแรงดันอยู่ ไฟเลี้ยงวงจรจริงๆ ผมก็ไม่ได้วัดไว้ แต่พี่คนที่เขาให้วงจรตัว MKII มาบอกว่าประมาณ 60-70V ครับ

ขอถามครับ ใช้ไฟถึง 220V เลยเหรอครับ เท่าที่ดูในวงจรด้านบนสุด ในภาคจ่ายไฟที่ขั้ว V+ ใช้ C แค่ 100/100 ยังไงผมว่าปรีตัวนี้คงใช้ไฟไม่เกิน 100V หรอกครับ
หรือว่าผมเข้าใจผิด ช่วยชี้แนะด้วยครับ(ผมประสบการณ์น้อยครับ)  :bowdown

แต่ผมว่าแค่ C แย่แน่ๆครับ เห็นมีตัวใหญ่ๆเพียบเลย :black_eye

ออฟไลน์ Blackperls

  • ****
  • กระทู้: 423
Re: ปรี Tas Angela
« ตอบกลับ #41 เมื่อ: 09 ธันวาคม, 2008, 10:27:24 PM »
โทษนะครับก่อนหน้าผมลงผิด เข้า 220 ออก 220-0 ครับ เอาไว้กันไปดูดจ๊วบๆ  ;D หรือใครใจถึงก็ 220 เข้าเลยครับ 2f  2f
ตามที่ดูภาคจ่ายไฟ เหมือนว่าจะมีวงจรแบ่งแรงดันอยู่ ไฟเลี้ยงวงจรจริงๆ ผมก็ไม่ได้วัดไว้ แต่พี่คนที่เขาให้วงจรตัว MKII มาบอกว่าประมาณ 60-70V ครับ

ขอถามครับ ใช้ไฟถึง 220V เลยเหรอครับ เท่าที่ดูในวงจรด้านบนสุด ในภาคจ่ายไฟที่ขั้ว V+ ใช้ C แค่ 100/100 ยังไงผมว่าปรีตัวนี้คงใช้ไฟไม่เกิน 100V หรอกครับ
หรือว่าผมเข้าใจผิด ช่วยชี้แนะด้วยครับ(ผมประสบการณ์น้อยครับ)  :bowdown

แต่ผมว่าแค่ C แย่แน่ๆครับ เห็นมีตัวใหญ่ๆเพียบเลย :black_eye

เข้าใจไม่ผิดหรอกครับ ท้ายสุดจะวงจรแบ่งแรงดันอยู่ครับ ไฟเลี้ยงวงจรจริงๆ น่าจะอยู่ประมาณ 60-70 v. ครับ

ออฟไลน์ อวยพร

  • *****
  • กระทู้: 893
  • เพศ: ชาย
Re: ปรี Tas Angela
« ตอบกลับ #42 เมื่อ: 09 ธันวาคม, 2008, 10:54:20 PM »
เข้าใจไม่ผิดหรอกครับ ท้ายสุดจะวงจรแบ่งแรงดันอยู่ครับ ไฟเลี้ยงวงจรจริงๆ น่าจะอยู่ประมาณ 60-70 v. ครับ

แล้วไฟเข้าจากหม้อแปลงจะซักเท่าไหร่ครับ หรือว่าจะตัดวงจรในส่วนนี้ทิ้งไปเลย จะดีหรือป่าว ลดปัญหาได้นิดนึง :yucky

ออฟไลน์ Blackperls

  • ****
  • กระทู้: 423
Re: ปรี Tas Angela
« ตอบกลับ #43 เมื่อ: 10 ธันวาคม, 2008, 02:07:58 AM »
ก็น่าคิดตรงที่ว่าทำไมเขาถึงต้องใช้ไฟเยอะขนาดนั้น ต้องมีอะไรดีๆ แน่ต้องรบกวนท่านผู้รู้มาชี้แจงละ Y]

ออฟไลน์ silicon

  • *****
  • กระทู้: 976
Re: ปรี Tas Angela
« ตอบกลับ #44 เมื่อ: 10 ธันวาคม, 2008, 06:50:25 AM »
ก็น่าคิดตรงที่ว่าทำไมเขาถึงต้องใช้ไฟเยอะขนาดนั้น ต้องมีอะไรดีๆ แน่ต้องรบกวนท่านผู้รู้มาชี้แจงละ Y]

Black Perls มีสเปคคราวๆ ของTas Angela ไหมครับ

ออฟไลน์ Blackperls

  • ****
  • กระทู้: 423
Re: ปรี Tas Angela
« ตอบกลับ #45 เมื่อ: 10 ธันวาคม, 2008, 11:37:06 AM »
ก็น่าคิดตรงที่ว่าทำไมเขาถึงต้องใช้ไฟเยอะขนาดนั้น ต้องมีอะไรดีๆ แน่ต้องรบกวนท่านผู้รู้มาชี้แจงละ Y]

Black Perls มีสเปคคราวๆ ของTas Angela ไหมครับ
ผมไม่มีเลยครับ ถ้าไงจะลองหาดูก่อนนะครับ

ออฟไลน์ Blackperls

  • ****
  • กระทู้: 423
Re: ปรี Tas Angela
« ตอบกลับ #46 เมื่อ: 10 ธันวาคม, 2008, 11:40:41 AM »
นิดๆหน่อยๆ

ออฟไลน์ คนไกลบ้าน

  • *****
  • กระทู้: 786
  • เพศ: ชาย
Re: ปรี Tas Angela
« ตอบกลับ #47 เมื่อ: 10 ธันวาคม, 2008, 01:33:57 PM »
ก็น่าคิดตรงที่ว่าทำไมเขาถึงต้องใช้ไฟเยอะขนาดนั้น ต้องมีอะไรดีๆ แน่ต้องรบกวนท่านผู้รู้มาชี้แจงละ Y]
ออกตัวก่อน ผมไม่ใช่ผู้รู้นะครับ แต่อยากออกความเห็น..แหะๆ
ผมว่าที่ทาง TAS เขาใช้ไฟสูงถึง 280V มันได้เรื่องของไดนามิคของสัญญาณ ไฟเลี้ยงขนาดนี้บวกกับไบอัสใน Class A มันสามารถรองรับการสวิงได้อย่างน้อยก็ 200Vp-p ดังนั้นโอกาสที่ปรีตัวนี้จะเกิดการคลิปจากการใช้งานปกตินั้น คงไม่มี แล้วอีกอย่างถ้าไดนามิคสูงขนาดนี้ รายละเอียดของเสียงก็จะต้องดีตามไปด้วย ประมาณว่าไม่มีการอั้น ถ้าสามารถทำให้ Noise floor ต่ำสุดๆ ละก็วิเศษครับ O0

ออฟไลน์ อวยพร

  • *****
  • กระทู้: 893
  • เพศ: ชาย
Re: ปรี Tas Angela
« ตอบกลับ #48 เมื่อ: 10 ธันวาคม, 2008, 04:55:58 PM »
ผมลองดูทรานซิสเตอร์ในภาคจ่ายไฟของ MKII ใช้เบอร์ MPSA42 ตัวนี้ทนแรงดันไฟ 300V กระแสสูงสุด 200ma ต่อเนื่องครับ

ออฟไลน์ แซม

  • Super Star
  • *
  • กระทู้: 1,183
  • เพศ: ชาย
  • 'จอมยุทธกินบะหมี่'
Re: ปรี Tas Angela
« ตอบกลับ #49 เมื่อ: 10 ธันวาคม, 2008, 11:45:18 PM »
สงสัยคงต้องทำกล่องครอบแบบเดิมให้มัน ไม่งั้น Noise เพียบเลยมังครับ ดูแล้วไม่มี Feedback มีความไวสูงด้วยวงจรแบบ Daringtion เสมือนเป็น TR ตัวเดียว เป็น inverter preamp เวลาต่อกับ power amp ต้องกลับสายลำโพงด้วยนะครับ
http://www.htg2.net/index.php?topic=16726.0

ชนใดไร้รักสมัครสมาน จะทำการสิ่งใดก็ไร้ผล

ออฟไลน์ Night_Angel

  • *****
  • กระทู้: 823
  • เพศ: ชาย
Re: ปรี Tas Angela
« ตอบกลับ #50 เมื่อ: 11 ธันวาคม, 2008, 01:25:41 AM »
ภาคจ่ายไฟเอาเรื่องเลยนะนั่น regurate แบบควบคุมกระแสหรือเปล่าครับ
DIY ไม่มีคำว่าเป็นไปไม่ได้

ออฟไลน์ rexking99

  • *****
  • กระทู้: 678
  • เพศ: ชาย
  • Telefunken Lover
Re: ปรี Tas Angela
« ตอบกลับ #51 เมื่อ: 11 ธันวาคม, 2008, 08:40:10 PM »
เอารูปหน้าตาภายนอกของปรี Angela มาให้เพื่อนๆดูเป็นศิริมงคลต่อสายตา



ถ้าเพื่อนๆคนใดเริ่มเกิดกิเลสสนใจ ตอนนี้มีคนเอามาขายพร้อมกับ Power Amp ตามลิ้งค์นี้ ในราคา 20000 บาท

http://www.audio-teams.com/webboard/?ca1=2&id=68048

 :secret :secret :secret
« แก้ไขครั้งสุดท้าย: 11 ธันวาคม, 2008, 08:43:06 PM โดย rexking99 »
สังคมไทยที่วุ่นวายอยู่ทุกวันนี้ก็เพราะบูชาเงินเป็นสรณะ
จนลืมไปว่า  "เงินทองเป็นมายา ข้าวปลาเป็นของจริง"

ที่ติดต่อส่งของ

ออฟไลน์ แซม

  • Super Star
  • *
  • กระทู้: 1,183
  • เพศ: ชาย
  • 'จอมยุทธกินบะหมี่'
Re: ปรี Tas Angela
« ตอบกลับ #52 เมื่อ: 12 ธันวาคม, 2008, 10:32:33 AM »
ดูราคาแล้วน่าสนใจดีครับ น่าซื้อมาดูข้างในแล้วขายต่อจัง แต่ตอนนี้ว่าจะทำปรี Balance Line Stage ก่อนดีกว่าครับ  :)
http://www.htg2.net/index.php?topic=16726.0

ชนใดไร้รักสมัครสมาน จะทำการสิ่งใดก็ไร้ผล

ออฟไลน์ wijarn

  • **
  • กระทู้: 50
  • เพศ: ชาย
Re: ปรี Tas Angela
« ตอบกลับ #53 เมื่อ: 12 ธันวาคม, 2008, 11:15:39 AM »
ขั้วต่อPower Supply ที่เห็นในรูป หาซื้อได้ที่ไหน พี่ๆท่านใดพอทราบบ้างครับ

กะว่า ซื้อมาก่อน แล้วรอกรุ๊ปบาย PCB ทีหลัง ^-^

ออฟไลน์ หมอต๊อบ

  • ****
  • กระทู้: 498
  • เพศ: ชาย
Re: ปรี Tas Angela
« ตอบกลับ #54 เมื่อ: 12 ธันวาคม, 2008, 01:46:21 PM »
มีขายตามร้านอุปกรณ์อิเลคทรอนิกส์ทั่วไป มี ตั้งแต่ 2ขั้ว ถึง 8 ขั้ว (ตัวผู้ ตัวเมีย)
ที่ยู่ติดต่อได้
http://www.htg2.net/index.php?topic=45521.0

ออฟไลน์ แซม

  • Super Star
  • *
  • กระทู้: 1,183
  • เพศ: ชาย
  • 'จอมยุทธกินบะหมี่'
Re: ปรี Tas Angela
« ตอบกลับ #55 เมื่อ: 12 ธันวาคม, 2008, 04:17:31 PM »
ขั้วต่อPower Supply ที่เห็นในรูป หาซื้อได้ที่ไหน พี่ๆท่านใดพอทราบบ้างครับ

กะว่า ซื้อมาก่อน แล้วรอกรุ๊ปบาย PCB ทีหลัง ^-^

ชื่อร้านผม PM ไปให้นะครับ
http://www.htg2.net/index.php?topic=16726.0

ชนใดไร้รักสมัครสมาน จะทำการสิ่งใดก็ไร้ผล

ออฟไลน์ silicon

  • *****
  • กระทู้: 976
Re: ปรี Tas Angela
« ตอบกลับ #56 เมื่อ: 12 ธันวาคม, 2008, 06:18:15 PM »
ขั้วต่อPower Supply ที่เห็นในรูป หาซื้อได้ที่ไหน พี่ๆท่านใดพอทราบบ้างครับ

กะว่า ซื้อมาก่อน แล้วรอกรุ๊ปบาย PCB ทีหลัง ^-^

ชื่อร้านผม PM ไปให้นะครับ

รบกวน PM ชื่อร้านให้ด้วยครับ สนใจเหมือนกันครับ

ออฟไลน์ fuse_sp

  • *
  • กระทู้: 38
Re: ปรี Tas Angela
« ตอบกลับ #57 เมื่อ: 12 ธันวาคม, 2008, 07:38:23 PM »
ขอแจมด้วยคน
คุณป๊าผมเห็นเข้าถึงกับรำลึกถึงความหลังประมาณ 18 ปี ที่แล้ว
ได้ทุ่มเท ทดลองสร้างขึ้นมา
ทั้งหม้อแปลง ที่ต้องพันเอง หม้อแปลงเป็น 1:1 ครับ กล่องก็ซื้อกล่องเอนกประสงค์มาเจาะเอาเอง
และก็ต้องเขียนลายปริ้นเองเพราะยังไม่มี protel
หรือ
มีแล้วแต่คุณป๊าบอกว่าไม่มีคอมพิวเตอร์

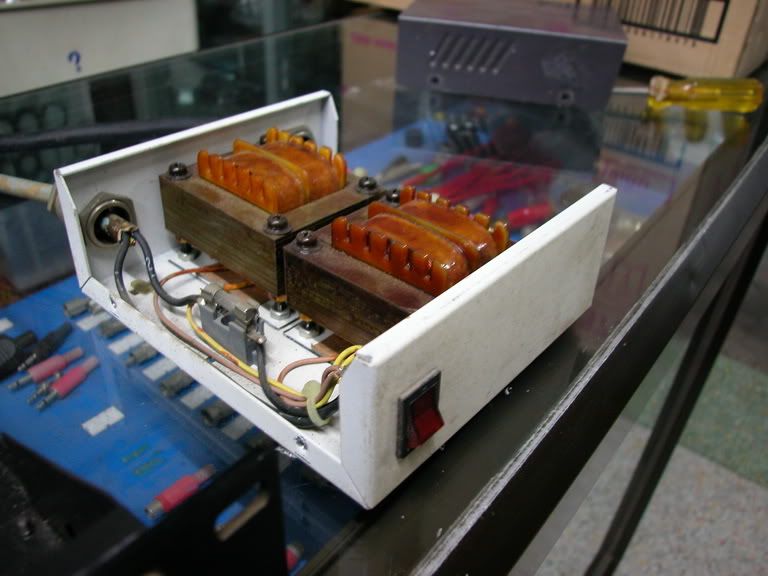

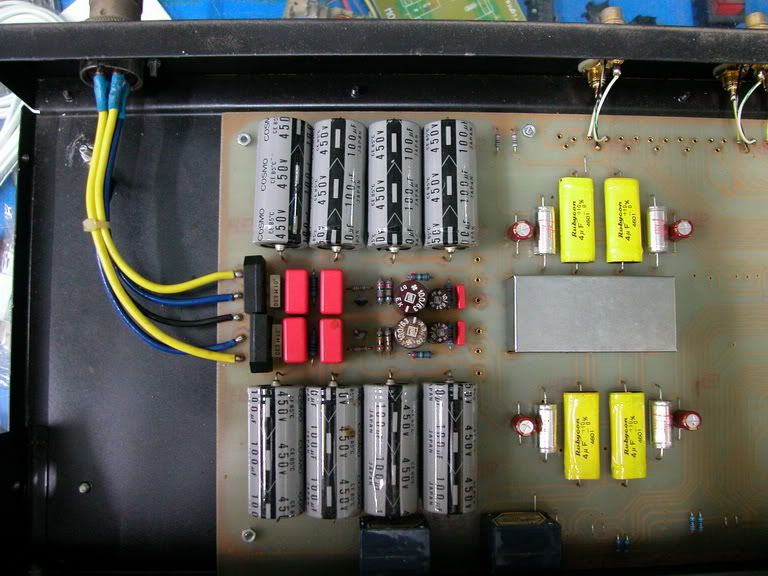

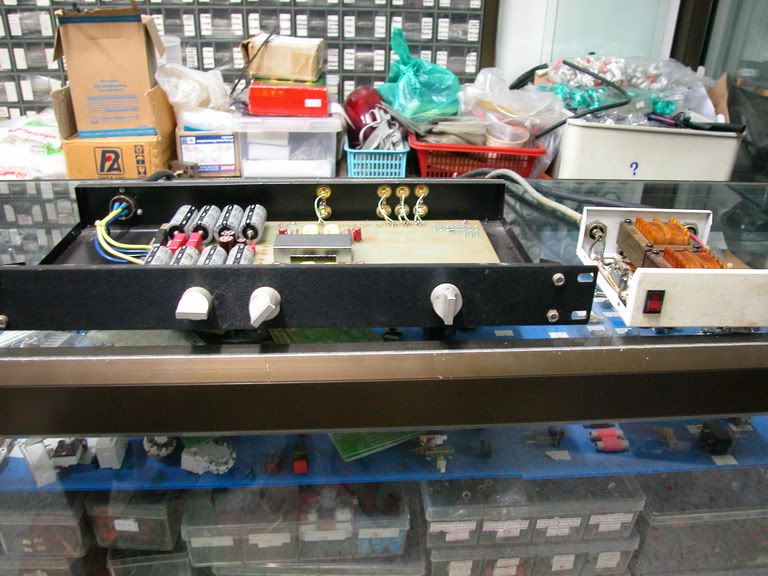

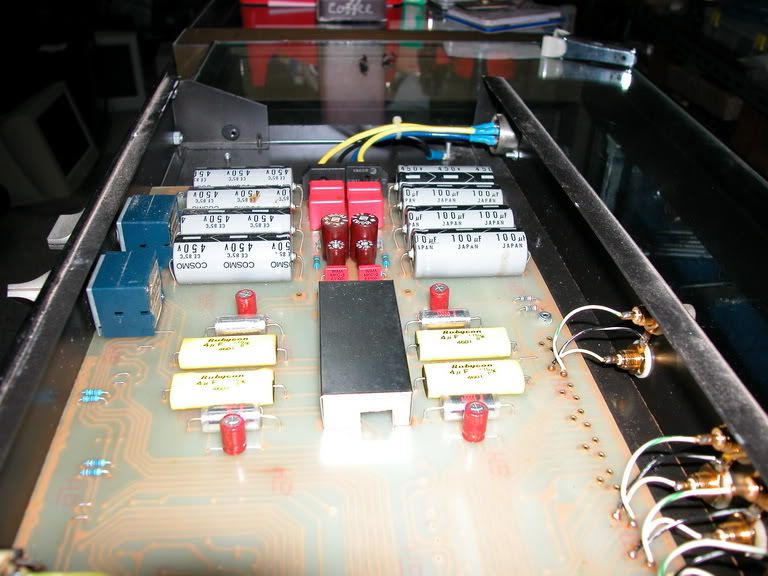

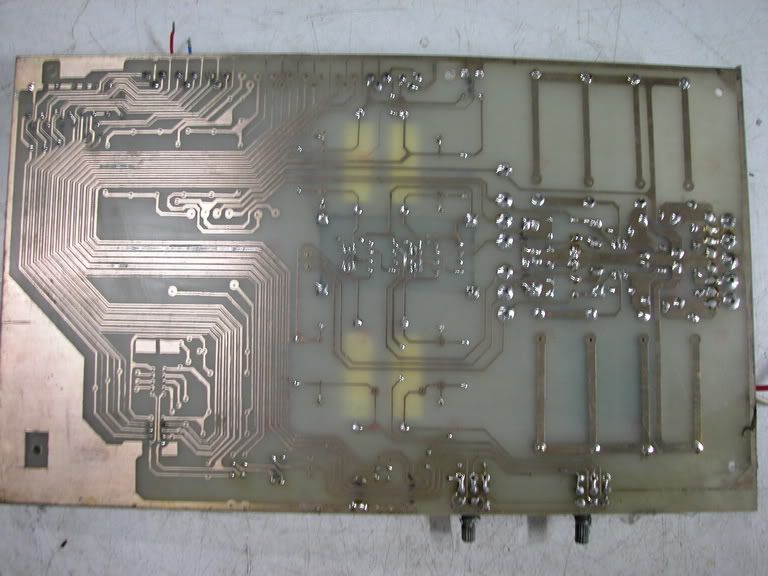

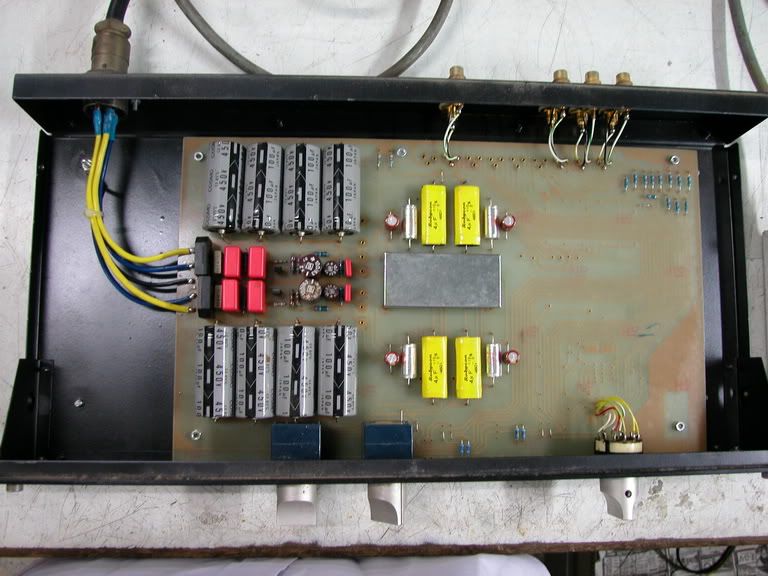

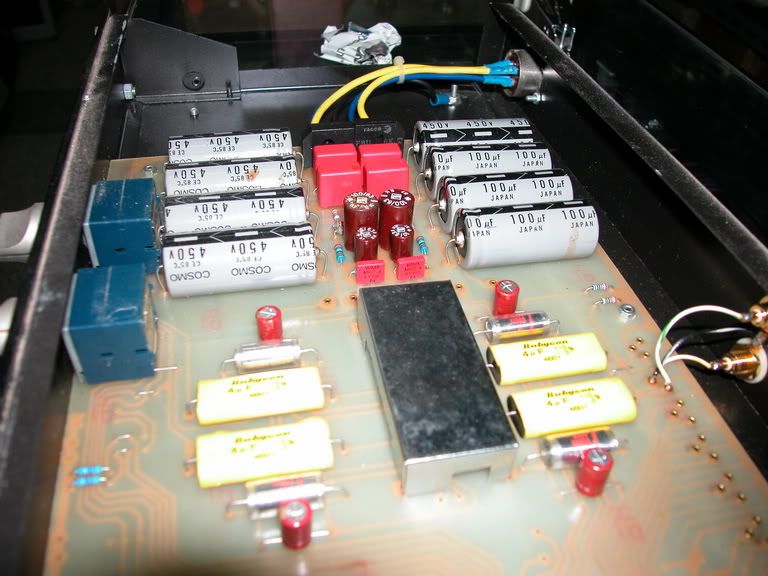

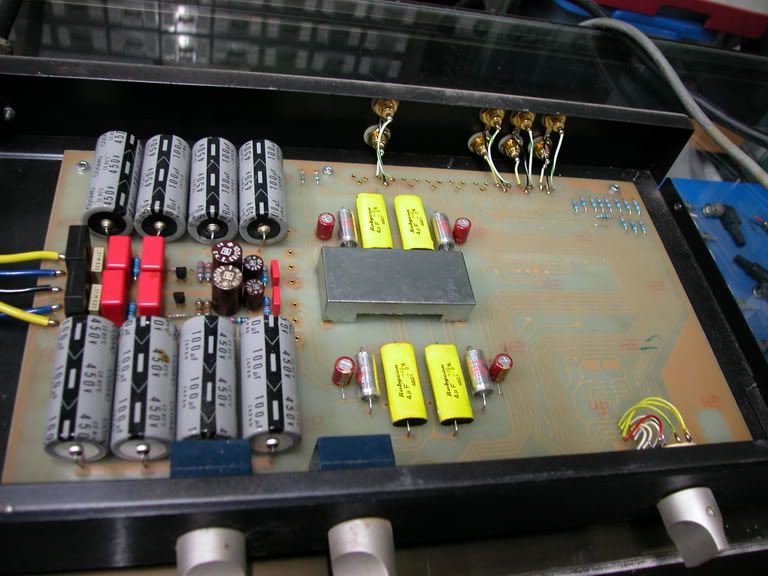

ก็ได้ออกมาประมาณนี้ครับแต่ว่าไม่ได้ทำเครื่องเดียวนะครับ
ประมาณ 5 เครื่องทุกวันนี้ ยังใช้ได้ดีอยู่เลย
ทนโคตร
ปล.ป๊าเล่าให้ฟัง
แต่เดี๋ยวป๊าบอกว่าถ้ามีเวลาจะเขียนด้วย protel และจะลื้อฟื้นรายละเอียดต่างๆขึ้นมาใหม่ อ่อ ลืมบอกไป
ป๊าบอกว่าปรีตัวเนี้ย เสียงดีมาก ในตอนนั้นที่พอจะเทียบได้ ป๊าเคยเทียบกับปรี hi-end จากต่างประเทศ หลายตัว และก็โดยเฉพาะ Phono เสียงป๊าบอกว่าสุดๆ
ทั้งหมดนี้ป๊าให้เครดิตคนออกแบบ คุณอัมพร จันทมาตร ไม่รู้เขียนถูกรึปลา่่ว ถ้าผิดก็ขออภัย



















ออฟไลน์ คุณหมีน้อย

  • Super Star.
  • **
  • กระทู้: 2,723
  • ใจสำราญ งานสำเร็จ
Re: ปรี Tas Angela
« ตอบกลับ #58 เมื่อ: 12 ธันวาคม, 2008, 07:52:15 PM »
สวยขนาดนี้ ไม่ธรรมดาแล้วครับ  :clap O0

กล่องโลหะที่คลอบ Tr. อยู่ใช่ไหมครับ  กันคลื่นรบกวนหรือปล่าว

ว่าแต่ร้านขายอะไหล่นี้ดูคุ้น ๆ จังเลย  ;D
ไม่มีที่แห่งใดจะอบอุ่นเท่าบ้านหลังแรกของเรา... !

ออฟไลน์ silicon

  • *****
  • กระทู้: 976
Re: ปรี Tas Angela
« ตอบกลับ #59 เมื่อ: 12 ธันวาคม, 2008, 08:50:34 PM »
ถึงจะเวลาจะผ่านไปหลายปี แต่ก็ยังดูดีครับ
