เกนโคลนของผม
« เมื่อ: 13 พฤศจิกายน, 2010, 03:00:21 PM »
เห็นพี่ๆเอามาโชว์กัน สวยๆทั้งนั้นครับ ก็เลยอยากลงบ้าง
แต่ของผมยังเป็นกระสืออยู่เลยครับ แหะๆ

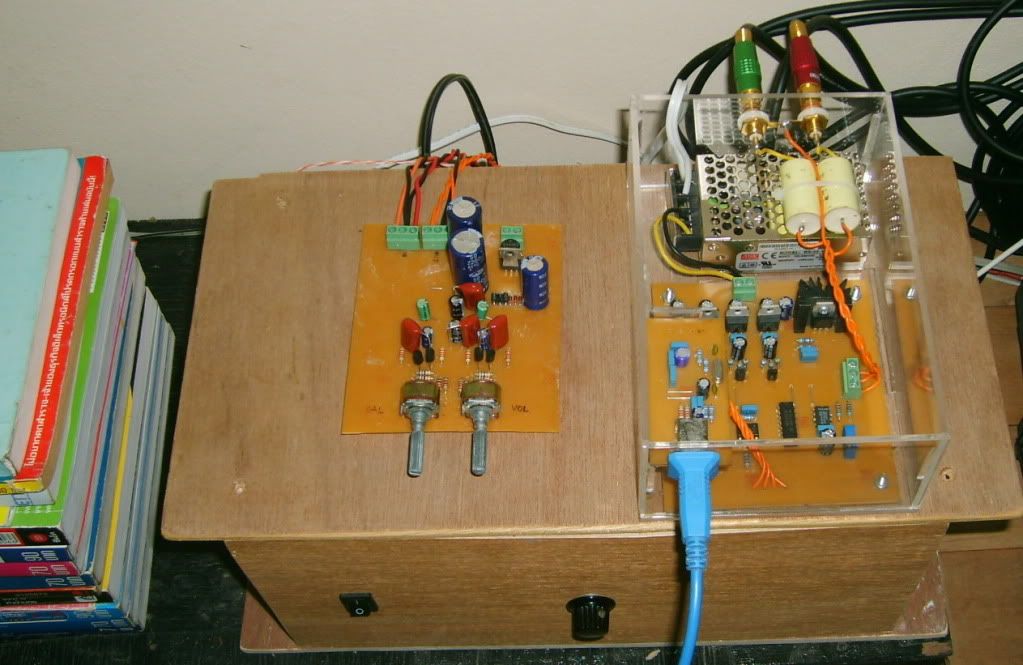

ต่อกับ dac กับลำโพง 30บาท ฟังที่ไรก็หลับได้เหมือนกันครับ

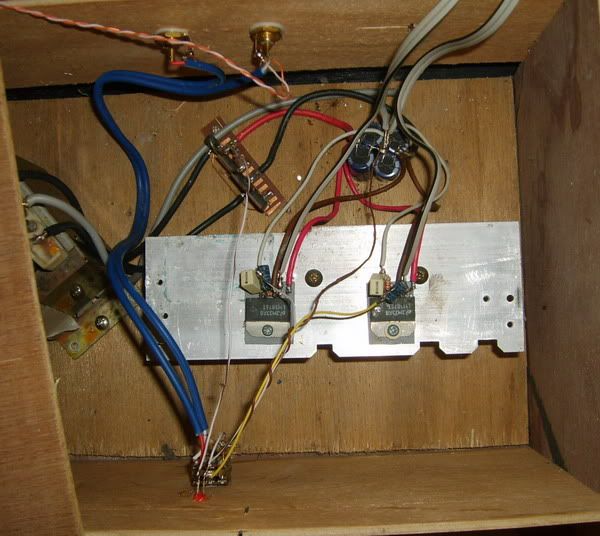

นี่ครับสภาพเกนโคลน จริงๆก็ทำแผ่นลงแผ่น PCB ไว้แล้ว แต่ยังไม่ทันได้ประกอบลงกล่องเลย

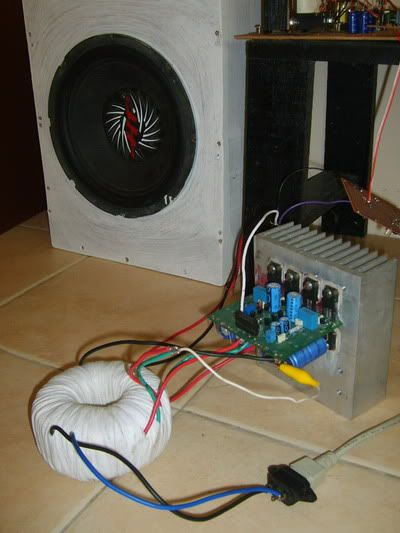

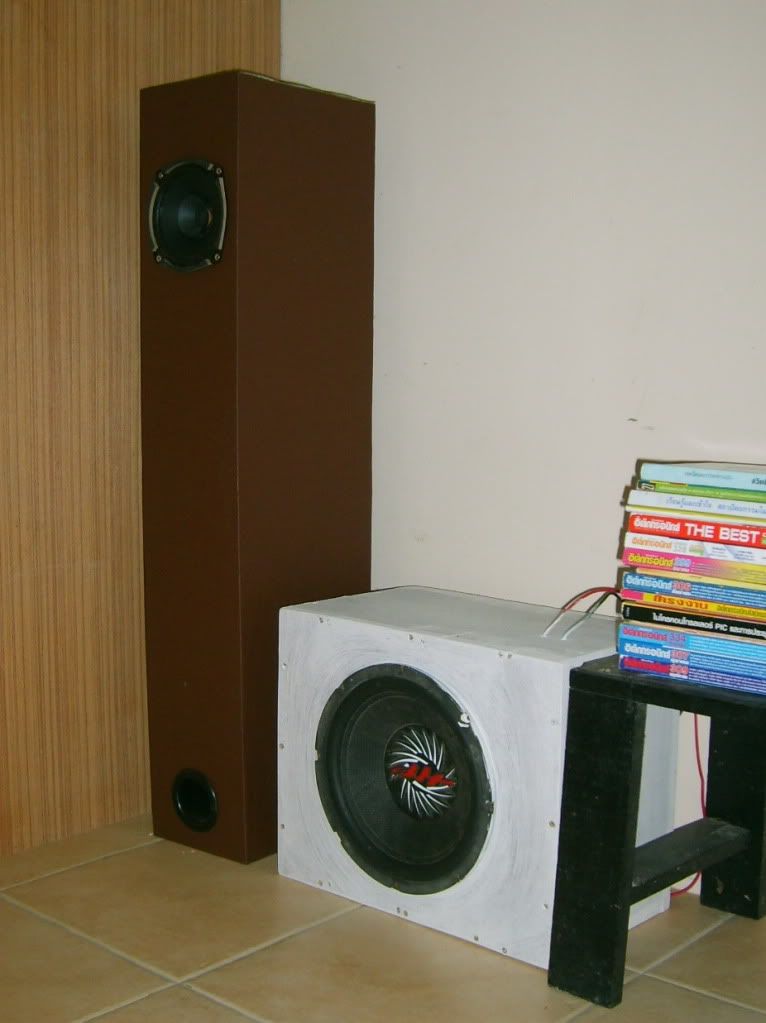

แต่มีซับช่วยนิดหน่อยครับ ฟังแล้วเสียงมีน้ำมีนวลขึ้นอีกเยอะเลย ขับซับด้วย GM Clone (ยังไม่ได้ลงกล่อง)

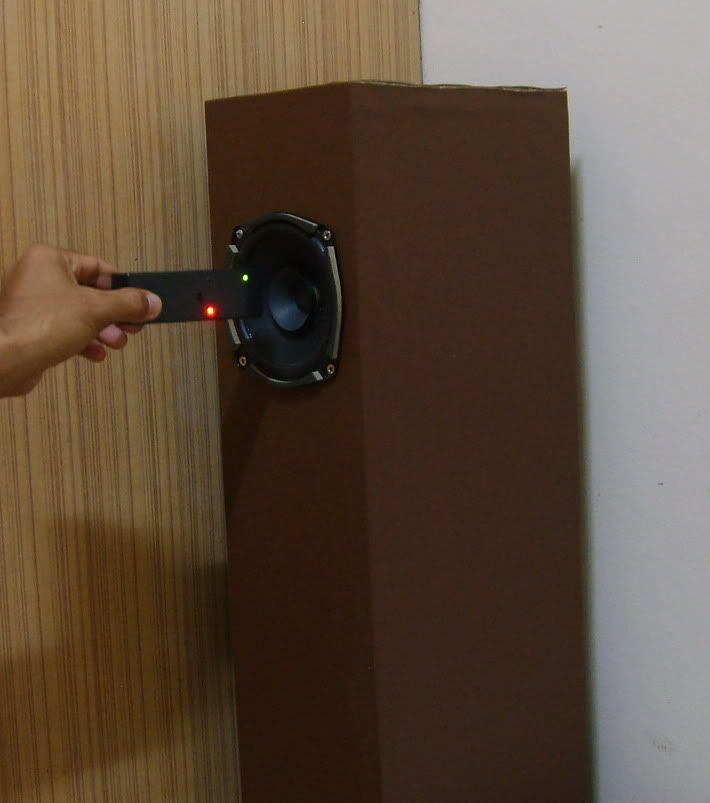

ต่อเสร็จลองฟังเสียงรู้สึกแปลกๆ เลยลองวัดเฟสดูหน่อย อ้าว ลืมไปว่าเกนโคลนมันต่อแบบอินเวิร์ด


ลองกลับขั้วลำโพงของเกนโคลนแล้วเสียงคุ้มค่าสมราคาเกนโคลนในตำนานจริงๆครับ

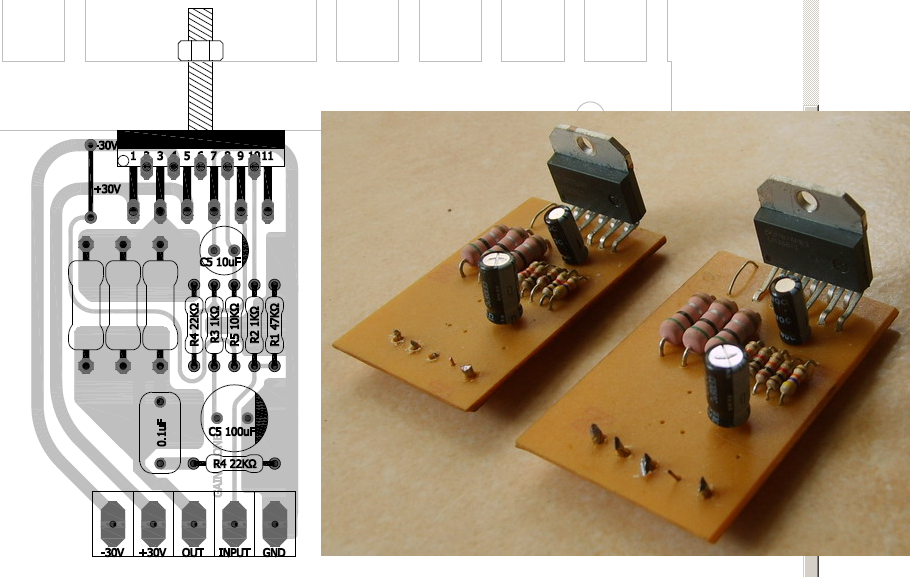

ถ้าพี่ๆอยากลองทำแผ่น PCB อย่างผมบ้างก็กดโหลดตามลิงค์นี้ได้เลยครับผม
ลาย PCB ให้ดูตัวหนังสือเป็นหลักนะครับ ผมแสดงด้านลงอุปกรณ์ไว้ครับ
http://www.4shared.com/document/pmras8z-/PCB_Gain_Clone.html
« แก้ไขครั้งสุดท้าย: 13 พฤศจิกายน, 2010, 03:31:07 PM โดย บุญมา »

ออฟไลน์ ลำน้ำ

  • >> Voodo SilverMica Cable <<
  • Superstar..
  • ***
  • กระทู้: 3,212
  • Total likes: 2
  • เพศ: ชาย
Re: เกนโคลนของผม
« ตอบกลับ #1 เมื่อ: 13 พฤศจิกายน, 2010, 03:42:34 PM »
แฮะๆ GC น่าสนใจครับ ออกแบบ PCB ได้มืออาชีพเลย

แต่สนใจเครื่อง check phase มากว่า ได้มาอย่างไงครับ ทำเองหรือเปล่า แฮะๆ  ;D ;D
โปรดดู ข้อมูลส่วนตัวผมครับ.... ของที่มีอยู่แล้วไม่มีปัญญาทำให้เสียงถูกใจได้ ไม่ต้องหวังจะซื้อมาเพิ่ม ต่อให้ของชั้นเทพ ... มันก็ช่วยอะไรไม่ได้ถ้าไร้ความพยายาม...ว่าแล้ว htg2 ไม่ได้ดั่งใจ เป็น ebay เลยดีกว่าหมดตัวเร็วดี

ออฟไลน์ WZMz

Re: เกนโคลนของผม
« ตอบกลับ #2 เมื่อ: 13 พฤศจิกายน, 2010, 03:46:25 PM »
อยากได้ลายวงจร usb dac ครับ
ที่อยู่ เบอร์โทรศัพท์ เลขบัญชีครับ
http://www.htg2.net/index.php?topic=50483

ออฟไลน์ บุญมา

Re: เกนโคลนของผม
« ตอบกลับ #3 เมื่อ: 13 พฤศจิกายน, 2010, 04:10:39 PM »
ตอบพี่ ลำน้ำ  = ลาย PCB ผมยังเขินๆที่จะลง เพราะคงสวยไม่เท่าที่พี่ๆทำและขอบคุณสำหรับคำชมครับ เครื่องเชคเฟสทำเองครับผม

ตอบพี่ Wizardmans = ลายวงจรของ dac ผมใช้ TDA1543 ดูตัวอย่างมาจากเวบเรานี่แหละครับ สำหรับลาย PCB ถ้าสนใจผมขอเวลาค้นก่อน เพราะทำไว้นานแล้ว ไม่ทราบว่าไฟล์ยังอยู่ไหม
« แก้ไขครั้งสุดท้าย: 13 พฤศจิกายน, 2010, 04:20:40 PM โดย บุญมา »

ออฟไลน์ ลำน้ำ

  • >> Voodo SilverMica Cable <<
  • Superstar..
  • ***
  • กระทู้: 3,212
  • Total likes: 2
  • เพศ: ชาย
Re: เกนโคลนของผม
« ตอบกลับ #4 เมื่อ: 13 พฤศจิกายน, 2010, 04:43:38 PM »
IC ตัวนี้ เบอร์ อะไร เอาไว้ทำอะไร ครับ
โปรดดู ข้อมูลส่วนตัวผมครับ.... ของที่มีอยู่แล้วไม่มีปัญญาทำให้เสียงถูกใจได้ ไม่ต้องหวังจะซื้อมาเพิ่ม ต่อให้ของชั้นเทพ ... มันก็ช่วยอะไรไม่ได้ถ้าไร้ความพยายาม...ว่าแล้ว htg2 ไม่ได้ดั่งใจ เป็น ebay เลยดีกว่าหมดตัวเร็วดี

ออฟไลน์ บุญมา

Re: เกนโคลนของผม
« ตอบกลับ #5 เมื่อ: 13 พฤศจิกายน, 2010, 04:52:40 PM »
ผมกำลังหาวงจรครับผม ใจเย็นๆ
สัญญาณ I2S ที่ออกมาจากภาคดิจิตอลจะมีแรงดันสัญญาณที่ 3.3 โวลต์ จึงเชื่อมต่อกันด้วยออปโต้ จะถูกกลับสัญญาณด้วยออปโต้ เพื่อทำหน้าที่เป็นชมิททริกเกอร์
เพราะต้องการให้สัญญาณมีความชันมากที่สุด ลดสลูเลส แล้วจึงต้องมีไอซีเบอร์ 74HC14(ลูกศรชี้) เพื่อกลับสัญญาณอีกครั้งครับผม
« แก้ไขครั้งสุดท้าย: 14 พฤศจิกายน, 2010, 05:09:32 PM โดย บุญมา »

ออฟไลน์ ลำน้ำ

  • >> Voodo SilverMica Cable <<
  • Superstar..
  • ***
  • กระทู้: 3,212
  • Total likes: 2
  • เพศ: ชาย
Re: เกนโคลนของผม
« ตอบกลับ #6 เมื่อ: 13 พฤศจิกายน, 2010, 04:59:34 PM »
ความคิด ''แนว'' มากๆ รอดูวงจรครับ

ผมกำลังหาวงจรครับผม ใจเย็นๆ
สัญญาณ I2S ที่ออกมาจากภาคดิจิตอลจะมีแรงดันสัญญาณที่ 3.3 โวลต์ จึงเชื่อมต่อกันด้วยออปโต้ จะถูกกลับสัญญาณด้วยออปโต้ เพื่อทำหน้าที่เป็นชมิททริกเกอร์
เพราะต้องการให้สัญญาณมีความชันมากที่สุด ลดสลูเลส แล้วจึงต้องมีไอซีเบอร์ 7404(ลูกศรชี้) เพื่อกลับสัญญาณอีกครั้งครับผม
โปรดดู ข้อมูลส่วนตัวผมครับ.... ของที่มีอยู่แล้วไม่มีปัญญาทำให้เสียงถูกใจได้ ไม่ต้องหวังจะซื้อมาเพิ่ม ต่อให้ของชั้นเทพ ... มันก็ช่วยอะไรไม่ได้ถ้าไร้ความพยายาม...ว่าแล้ว htg2 ไม่ได้ดั่งใจ เป็น ebay เลยดีกว่าหมดตัวเร็วดี

ออฟไลน์ Mr.so-nE

  • ผู้ดูเวบ (ดูอย่างเดียวทำไรไม่ได้)
  • Super Star.
  • **
  • กระทู้: 2,690
  • Total likes: 0
  • 086 7332905
Re: เกนโคลนของผม
« ตอบกลับ #7 เมื่อ: 13 พฤศจิกายน, 2010, 06:25:30 PM »
สายตรงมาอีกแล้ว 10 โพสแต่ความรู้ O0 O0 O0 O0 ยินดีด้วยครับ

ออฟไลน์ Darksanta

  • ***
  • กระทู้: 118
  • Total likes: 0
  • เพศ: ชาย
  • ร่วมกันค้นหาบทสุดท้ายของการทำ D.I.Y
Re: เกนโคลนของผม
« ตอบกลับ #8 เมื่อ: 13 พฤศจิกายน, 2010, 08:34:49 PM »
อยากได้ USB Dac เหมือนกัน  O0 O0
สถานที่ติดต่อ
http://www.htg2.net/index.php?topic=70296.0

ออฟไลน์ sapa2008

Re: เกนโคลนของผม
« ตอบกลับ #9 เมื่อ: 13 พฤศจิกายน, 2010, 09:52:33 PM »
เครื่อง check phase ลำโพงทำยังไงครับ อยากได้บ้างครับ เพราะต่อทีไรต้องลองฟังหลายรอบกว่าจะรู้ว่าตรงเฟสน่ะครับ

ออฟไลน์ ammchor

Re: เกนโคลนของผม
« ตอบกลับ #10 เมื่อ: 13 พฤศจิกายน, 2010, 10:00:21 PM »
สนใจเครือง check phase อาครบทำยังไงหรอครับ

 :clap :clap :clap

ออฟไลน์ บุญมา

Re: เกนโคลนของผม
« ตอบกลับ #11 เมื่อ: 13 พฤศจิกายน, 2010, 10:08:10 PM »
เครื่องเช็คเฟสผมลงวงจร และตัวอย่างการทำในเวบ อ.เล็กครับผม ถ้าสนใจก็ตามไปอ่านได้ครับ
เ็ห็นถามกันหลายคน เดี๋ยวผมเอามาขายในเวบนี้ด้วยซะเลยครับ อิอิ
http://www.ubmthai.com/leksoundsmf3/index.php?topic=62036.0
http://www.ubmthai.com/leksoundsmf3/index.php?topic=77879.msg389924;topicseen#msg389924

« แก้ไขครั้งสุดท้าย: 13 พฤศจิกายน, 2010, 11:17:42 PM โดย บุญมา »

ออฟไลน์ WZMz

Re: เกนโคลนของผม
« ตอบกลับ #12 เมื่อ: 13 พฤศจิกายน, 2010, 10:47:49 PM »
แจ่มจริงๆเลยครับ
ที่อยู่ เบอร์โทรศัพท์ เลขบัญชีครับ
http://www.htg2.net/index.php?topic=50483

ออฟไลน์ ลำน้ำ

  • >> Voodo SilverMica Cable <<
  • Superstar..
  • ***
  • กระทู้: 3,212
  • Total likes: 2
  • เพศ: ชาย
Re: เกนโคลนของผม
« ตอบกลับ #13 เมื่อ: 13 พฤศจิกายน, 2010, 11:20:14 PM »
หลับหู หลับตา ตะโกน ออกไป ไม่เกรงใจใคร
"ท่านใด GB phase checker ขอด้วย 1 ชุดครับ"   c) c) c) c)

---------------------------------------------------------------------------
 c) c) c) c) มีขายด้วย น้าบุญมา ซื้อ 1 ชุดครับ ชุดคิต ก็ได้ครับ write cd ให้ด้วยนะคร๊าฟฟฟ  c) c) c) c)
« แก้ไขครั้งสุดท้าย: 13 พฤศจิกายน, 2010, 11:28:47 PM โดย ลำน้ำ »
โปรดดู ข้อมูลส่วนตัวผมครับ.... ของที่มีอยู่แล้วไม่มีปัญญาทำให้เสียงถูกใจได้ ไม่ต้องหวังจะซื้อมาเพิ่ม ต่อให้ของชั้นเทพ ... มันก็ช่วยอะไรไม่ได้ถ้าไร้ความพยายาม...ว่าแล้ว htg2 ไม่ได้ดั่งใจ เป็น ebay เลยดีกว่าหมดตัวเร็วดี

ออฟไลน์ gai

Re: เกนโคลนของผม
« ตอบกลับ #14 เมื่อ: 13 พฤศจิกายน, 2010, 11:23:51 PM »
หลับหู หลับตา ตะโกน ออกไป ไม่เกรงใจใคร
"ท่านใด GB phase checker ขอด้วย 1 ชุดครับ"   c) c) c) c)
ย่องมาต่อท้าย 1 ชุด ปล่อยให้น้าลำน้ำตะโกนอยู่ข้างหน้าครับ  2f  2f  2f

ออฟไลน์ 100db

  • ผู้สนับสนุน web 1ปี
  • Super Star.
  • *
  • กระทู้: 2,571
  • Total likes: 0
  • เพศ: ชาย
  • Just fall in love with music....
    • Siam Audiophile
Re: เกนโคลนของผม
« ตอบกลับ #15 เมื่อ: 13 พฤศจิกายน, 2010, 11:28:19 PM »
เจ๋งดีครับ  O0
Gainclone เป็นแอมป์ที่มีเสน่ห์ตรงที่เปลี่ยนอะไรนิดหน่อยมันเห็นผลเยอะมากๆ เล่นแอมป์ตัวอื่นไปซักพักเดี๋ยวก็ต้องไปหยิบมาฟังอีก  ;D

ออฟไลน์ nong

Re: เกนโคลนของผม
« ตอบกลับ #16 เมื่อ: 13 พฤศจิกายน, 2010, 11:35:06 PM »
สายตรงมาอีกแล้ว 10 โพสแต่ความรู้ O0 O0 O0 O0 ยินดีด้วยครับ
  เห็นด้วยครับ Y]

ออฟไลน์ บุญมา

Re: เกนโคลนของผม
« ตอบกลับ #17 เมื่อ: 14 พฤศจิกายน, 2010, 05:07:08 PM »
หาเจอแล้วต้นฉบับที่ผมได้วงจรมาครับ
ตัวที่ผมทำคือนำหลายๆตัวอย่างมารวมกัน ยังเหลือภาคจ่ายไฟ กับวงจรภาคดิจิตอล
จะทยอยค้นมาเรื่อยๆ และถ้าได้ครบแล้วจึงจะได้วาดเป็นวงจรสมบูรณ์มาให้ชมกัน
และค้นๆลาย PCB ด้วยครับ ไม่รู้ว่ากระจัดกระจายไปอยู่เครื่องไหนแล้ว
ตามไปดูต้นฉบับได้ที่นี่ครับผม
http://www.kutloch.cz/Engl/cd/radac.htm
« แก้ไขครั้งสุดท้าย: 14 พฤศจิกายน, 2010, 05:49:20 PM โดย บุญมา »

ออฟไลน์ tok777sp2

Re: เกนโคลนของผม
« ตอบกลับ #18 เมื่อ: 14 พฤศจิกายน, 2010, 08:37:56 PM »
กูดไอเดียครับ

ออฟไลน์ darkman

Re: เกนโคลนของผม
« ตอบกลับ #19 เมื่อ: 16 พฤศจิกายน, 2010, 09:49:41 AM »
ชอบเครื่องเช็คเฟสมากครับ  ต้องลองเอาไปทำดูบ้างแล้ว ;)
ที่อยู่ครับ http://www.htg2.net/index.php?topic=11921.msg105348
