ผู้เขียน หัวข้อ: มาขอความรู้ครับว่าโครงสร้างหลอดตรงส่วนนี้ไว้ทำอะไร  (อ่าน 1255 ครั้ง)

0 สมาชิก และ 1 บุคคลทั่วไป กำลังดูหัวข้อนี้

ออฟไลน์ Aonamp

  • ใช้หลักเศรฐศาสตร์แบบพอเพี่ยงเพื่อชีวิตที่มั่นคง
  • Super Star.
  • **
  • กระทู้: 2,601
  • เพศ: ชาย
  • เพื่อชาติ ศาสนา พระมหากษัตริย์ และ ราชนาวี
Re: มาขอความรู้ครับว่าโครงสร้างหลอดตรงส่วนนี้ไว้ทำอะไร
« ตอบกลับ #6 เมื่อ: 26 กุมภาพันธ์, 2015, 01:02:43 PM »
ขอบคุณ พี่  มากๆๆครับที่มาให้ ความรู้ เมื่อวาน ผม นั่ง หาข้อมูล แทบตาแตก สรุป เลย น้า เบนกับผมคิดตรงกัน
อยากมี อยากได้ อยากทำ แต่แค่ขำๆแบบพอเพียง
 ( ข้อความทุกข้อความเป้นความเห้นส่วนตัวและขอรับผิดชอบต่อข้อความที่ได้พิมพ์หรือเขียนไว้ครับ)     ข้อมูลส่วนตัว      http://www.htg2.net/index.php?topic=33682.0

ออฟไลน์ เบน

  • ผู้สนับสนุน web 1ปี
  • Super Star
  • *
  • กระทู้: 1,550
Re: มาขอความรู้ครับว่าโครงสร้างหลอดตรงส่วนนี้ไว้ทำอะไร
« ตอบกลับ #5 เมื่อ: 26 กุมภาพันธ์, 2015, 10:10:06 AM »
ขอบคุณครับ เข้าใจแจ่มแจ้งเลยทีเดียว ไม่เช่นนั้นผมก็ยังคงงงต่อไป  :black_eye :headphone :headphone
ตอนนี้ไม่ค่อยว่างจ้ะงานประจำกำลังทับหัวตาย  ถ้าเกิดปัญหาประการใดหรือต้องการตามตัวเนื่องจากหายหัวกรุณาติดต่อ  0897815564  ในเวลาราชการ(ถ้าไม่รับจะโทรกลับจ้ะ)

ที่อยู่ก๊าบ
http://www.htg2.net/index.php?topic=48864.0

my facebook ไปเป็นเพื่อนและส่องกันได้

https://www.facebook.com/ben.jom.12

ออฟไลน์ Karin Preeda

  • Superstar..
  • ***
  • กระทู้: 3,060
Re: มาขอความรู้ครับว่าโครงสร้างหลอดตรงส่วนนี้ไว้ทำอะไร
« ตอบกลับ #4 เมื่อ: 26 กุมภาพันธ์, 2015, 09:51:47 AM »
มีไว้เพื่อความปลอดภัยครับ เพราะถ้าอุณหภูมิในหลอดร้อนเกินไป ทำให้ cathode ร้อนขึ้นจนปล่อย electron (กระแส) มากขึ้นจนไม่สามารถควบคุมได้ ก็จะเกิด Thermal Runaway หลอดก็จะเสียหายครับ

ออฟไลน์ เบน

  • ผู้สนับสนุน web 1ปี
  • Super Star
  • *
  • กระทู้: 1,550
Re: มาขอความรู้ครับว่าโครงสร้างหลอดตรงส่วนนี้ไว้ทำอะไร
« ตอบกลับ #3 เมื่อ: 26 กุมภาพันธ์, 2015, 09:40:24 AM »
ระบายความร้อนถูกต้องแล้วครับ พื้นที่มากก็ระบายได้เยอะขึ้น เป็นกฏของ thermodynamic ที่ใช้ได้ทุกที่ ไม่ว่าจะเป็นสูญญากาศหรือไม่ครับ


ขอบคุณมากครับน้า  :yahoo :yahoo แล้วการที่เพลทหลอดมีประสิทธิภาพในการระบายความร้อนดีขึ้น มันมีผลอะไรกับหลอดไหมครับ เช่น ความเพี้ยนของสัญญาณและอื่น ๆ อะครับ
ตอนนี้ไม่ค่อยว่างจ้ะงานประจำกำลังทับหัวตาย  ถ้าเกิดปัญหาประการใดหรือต้องการตามตัวเนื่องจากหายหัวกรุณาติดต่อ  0897815564  ในเวลาราชการ(ถ้าไม่รับจะโทรกลับจ้ะ)

ที่อยู่ก๊าบ
http://www.htg2.net/index.php?topic=48864.0

my facebook ไปเป็นเพื่อนและส่องกันได้

https://www.facebook.com/ben.jom.12

ออฟไลน์ Karin Preeda

  • Superstar..
  • ***
  • กระทู้: 3,060
Re: มาขอความรู้ครับว่าโครงสร้างหลอดตรงส่วนนี้ไว้ทำอะไร
« ตอบกลับ #2 เมื่อ: 26 กุมภาพันธ์, 2015, 09:10:25 AM »
ระบายความร้อนถูกต้องแล้วครับ พื้นที่มากก็ระบายได้เยอะขึ้น เป็นกฏของ thermodynamic ที่ใช้ได้ทุกที่ ไม่ว่าจะเป็นสูญญากาศหรือไม่ครับ

ออฟไลน์ เบน

  • ผู้สนับสนุน web 1ปี
  • Super Star
  • *
  • กระทู้: 1,550
มาขอความรู้ครับว่าโครงสร้างหลอดตรงส่วนนี้ไว้ทำอะไร
« ตอบกลับ #1 เมื่อ: 26 กุมภาพันธ์, 2015, 08:37:17 AM »
มาขอความรู้ครับพอดีไปเห็นโครงสร้างหลอดซึ่งมีลักษณมีครีบตรงเพลทครับ โดยจะติดไว้ด้านนอกเพลทเลย แต่มีบางอันแปลกยิ่งกว่าอีกคือมันเอาไปติดด้านในเพลทครับ อยากทราบว่าครีบเหล่านี้มันมีหน้าที่อะไรครับ เพราะผมเข้าใจมาตลอดว่าเอาไว้เพื่อประสิทธิภาพในการระบายความร้อนของเพลทอะครับ แต่พอดีมีพี่ที่เคารพท่านนึงท้วงติงมาไม่น่าจะใช่ครับเพราะโครงสร้างหลอดมันเป็นสูญญากาศ ฉะนั้นการเพิ่ม fin มันไม่น่าจะช่วยเพิ่มประสิทธิภาพในการระบายความร้อนครับ fin เหล่านี้น่าจะมีประโยชน์อย่างอื่นครับผม

จากรูปนะครับน้า นี่คือหลอด fu13 หรือ813ของจีนครับผม ซึ่งตามปกติโครงสร้างหลอด fu 13 จะแบ่งเป็น 2 โครงสร้างครับคือเพลทแกรไฟต์(อันนี้จะไม่มี fin เพราะโครงสร้างมันรองรับความร้อนได้สูงมากอยู่แล้ว) กับอีกโครงสร้างนึงคือโครงสร้างเหล็กครับ ซึ่งตัวโครงสร้างเหล็กตามรูปจะเห็นได้ว่ามี ครีบตรง plate ครับ



จากรูป KR audio 300xls ครับ ซึ่งตัวโครงสร้างจะทน watt ได้ประมาณ 60 watt มั้งถ้าจำไม่ผิด จะเห็นได้ว่าโครงสร้างมันมีครีบใหญ่มัก ๆ ครับ มีไว้เพื่ออะไรอะครับ หรือเพื่อความสวยงาม

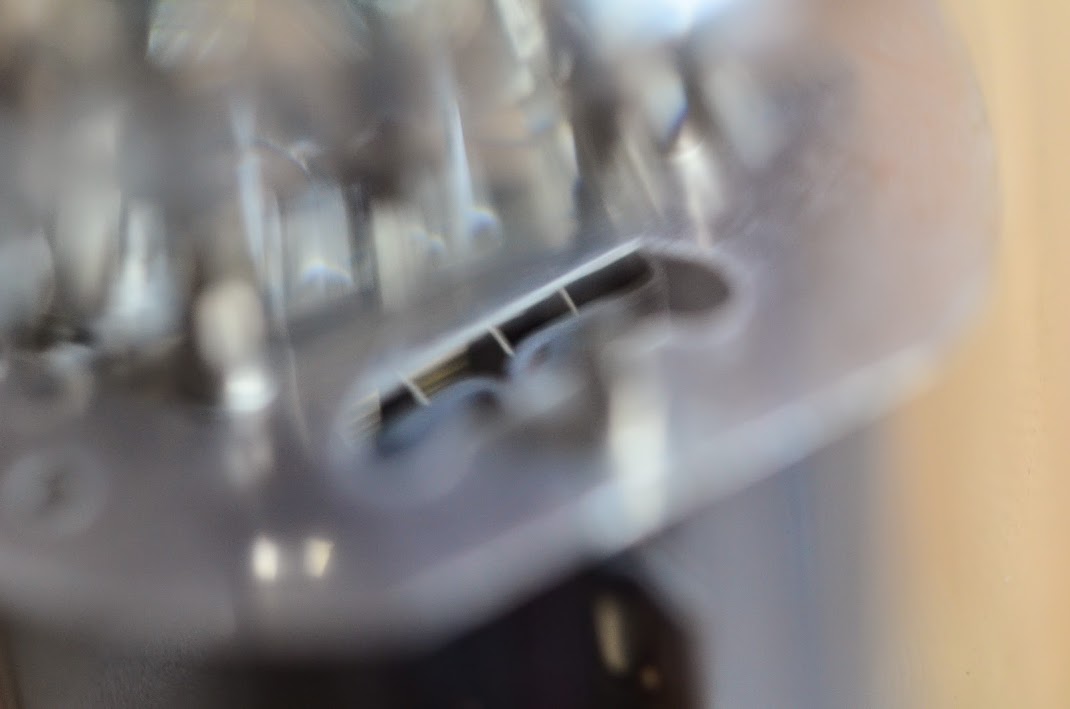

และไอ้ตัวที่แปลกประหลาดเข้าไปอีกนั่นคือ 6p36s ครับ คือหลอดนี้เทียบได้กับ el500 จ้ะ คือหลอดเบอร์นี้โครงสร้างจะไม่มีอไร แต่พอแอบดูเข้าไปในเพลท หลอดมันมีครีบอยู่ด้านใน อยากทราบว่าไว้เพื่ออะไรครับ  :black_eye :black_eye
