2. สามารถเสียบหลอดตั้งแต่ 6l6-6550 ครับ โดยที่ไม่ต้องกลัว bias เคลื่อน เพราะ r cathode สามารถปรับได้อิสระ

ผมอยากทราบหลักการของวงจรที่เสียบหลอดได้หลายเบอร์ว่าไปอย่างไรครับ :yucky
  ขอความกรุณาช้วยลงวงจรให้ชมหน่อยครับผมก็อยากรู้ว่าทำอย่างไรจึงเสียบหลอดได้หลาบๆเบอร์นะครับ   รอลอกการบ้านครับ :victory

ออฟไลน์ เบน

  • ผู้สนับสนุน web 1ปี
  • Super Star
  • *
  • กระทู้: 1,550
Re: ขอดู....แอมหลอด
« ตอบกลับ #61 เมื่อ: 21 พฤศจิกายน, 2013, 07:29:01 AM »
2. สามารถเสียบหลอดตั้งแต่ 6l6-6550 ครับ โดยที่ไม่ต้องกลัว bias เคลื่อน เพราะ r cathode สามารถปรับได้อิสระ

ผมอยากทราบหลักการของวงจรที่เสียบหลอดได้หลายเบอร์ว่าไปอย่างไรครับ :yucky
  ขอความกรุณาช้วยลงวงจรให้ชมหน่อยครับผมก็อยากรู้ว่าทำอย่างไรจึงเสียบหลอดได้หลาบๆเบอร์นะครับ   รอลอกการบ้านครับ :victory
ง่ายนิดเดียวครับ ผมยัด wirewound volume ขนาด 680 ohm 25 watt แทน r cathode จ้ะ
ตอนนี้ไม่ค่อยว่างจ้ะงานประจำกำลังทับหัวตาย  ถ้าเกิดปัญหาประการใดหรือต้องการตามตัวเนื่องจากหายหัวกรุณาติดต่อ  0897815564  ในเวลาราชการ(ถ้าไม่รับจะโทรกลับจ้ะ)

ที่อยู่ก๊าบ
http://www.htg2.net/index.php?topic=48864.0

my facebook ไปเป็นเพื่อนและส่องกันได้

https://www.facebook.com/ben.jom.12

ออฟไลน์ เบน

  • ผู้สนับสนุน web 1ปี
  • Super Star
  • *
  • กระทู้: 1,550
Re: ขอดู....แอมหลอด
« ตอบกลับ #62 เมื่อ: 21 พฤศจิกายน, 2013, 07:30:21 AM »
เด๋ววันนี้เขียนวงจรแล้วจะถ่ายให้ดูนะคับ
ตอนนี้ไม่ค่อยว่างจ้ะงานประจำกำลังทับหัวตาย  ถ้าเกิดปัญหาประการใดหรือต้องการตามตัวเนื่องจากหายหัวกรุณาติดต่อ  0897815564  ในเวลาราชการ(ถ้าไม่รับจะโทรกลับจ้ะ)

ที่อยู่ก๊าบ
http://www.htg2.net/index.php?topic=48864.0

my facebook ไปเป็นเพื่อนและส่องกันได้

https://www.facebook.com/ben.jom.12

ออฟไลน์ Johnney_por

  • ***
  • กระทู้: 188
  • เพศ: ชาย
Re: ขอดู....แอมหลอด
« ตอบกลับ #63 เมื่อ: 21 พฤศจิกายน, 2013, 09:39:44 AM »
ขอโม้น่อยครับ.....

ตัวแรก....


แอมป์หลอดเครื่องแรกครับ วงจร Dynaco ST70 ของค่าย AHT ครับ
ปัจจุบัน  ใต้เตียงคือที่อยู่ของเค้า...... ((

ตัวที่สอง....


EL34+12AX7 SE virgin.... เป็นแอมป์หลอดตัวที่สองที่ทำแต่เป็นตัวแรกที่ Hard wire และ ทำแท่นเองเลยรู้สึกว่าได้ลงมือทำจริง ๆ
ปัจจุบัน  แม้ว่าจะเสร็จไปตั้งนานแล้วก็ยังมีการนำมาหงายท้องเพื่อปรับจูนกันไปเรื่อย ๆ ไม่รู้จักจบสิ้นซะที ล่าสุด ทำการใส่สวิตช์ไฟสูงเพิ่มเข้าไป
           ใช้ฟังสลับกับตัวที่สาม


ตัวที่สาม.....

My Darling......น้องใหม่ตัวล่าสุดที่ทำให้ผมได้รู้ว่า 0.7 w จากตัวนี้เสียงไม่ธรรมดาเลย
ปัจจุบัน   เช่นเดียวกับตัวที่สอง แม้ว่าจะเสร็จไปแล้วแต่ยังมีการนำมาหงายท้องเปลี่ยน นู้น นั่น นี่ เข้าไปอยู่เสมอ  จึงทำให้ผมรู้ว่า งาน DIY ไม่เคยจบจริง ๆ
            ตอนนี้หลงเสียงตัวนี้มากเลยครับ แต่ยังใช้สลับฟังกับตัวที่สองเช่นกัน

หมดล่ะครับขอโม้เพียงเท่านี้สำหรับเด็กน้อยครับ....ขอบคุณครับ


ติดต่อที่อยู่ครับ.....http://www.htg2.net/index.php?topic=83877.0

ออฟไลน์ เบน

  • ผู้สนับสนุน web 1ปี
  • Super Star
  • *
  • กระทู้: 1,550
Re: ขอดู....แอมหลอด
« ตอบกลับ #64 เมื่อ: 21 พฤศจิกายน, 2013, 10:18:57 AM »
concept ของวงจรคือ ผมออกแบบแนวคิด แต่ไม่ออกแบบวงจรค่ะ  2f 2f ฉะนั้น วงจรที่ดูเนี่ยไม่มีการออกแบบใด ๆ ทั้งสิ้นครับ มันเกิดจากแนวคิดว่าต้องการปรับวงจรในทุกส่วนได้อิสระ โดยที่ใช้วงจรง่าย ๆ ไม่ต้องอลังการงานสร้าง ครับ

นี่คือเคล็ดลับของแอมป์หลอดตัวนี้ครับผม

--------R wirewound ตัวเท่าควายขนาด 25 watt 680 ohm เป็นของรัสเซียครับ เสียงดีด้วย เอามาเป็น cathode ครับ ;D ;D
-------ไฟ ac ผมพันไว้เป็น 300v-250v-0-250v-300v ฉะนั้นผมก็ทำสวิทต์เลือกไฟสูงไว้ครับระหว่า 300v-0-300v กับ 250v-0-250v เนื่องจากว่าหลอดแต่ละหลอดมีจุดที่ให้ไฟแล้วได้เสียงที่ชอบต่างกันอย่าง 6l6 ผมชอบเสียงที่ไฟประมาณ 300 vdc มากกว่าจ่ายไฟสูงกว่านี้ ส่วน 6550 นั้นผมจะให้ไฟมิดด้ามเกือบ 400v

------ในส่วนภาคจ่ายไฟเนื่องจากว่าหลอดแต่ละหลอดต้องการไฟสูงต่างกันครับ ก็เลยใส่ r wirewound ขนาดใหญ่ควายไปอีก 2 ตัว เพื่อปรับไฟทั้งภาค power และหลอด drive ได้อิสระ(โดยหลอด drive จะใช้หลอดเดียวยืนพื้นครับคือ 6n1p ซึ่งจ่ายไฟได้ไม่เกิน 290 v(ไม่งั้นมันลาโลก)

----คือเอาจริง ๆ นะครับ การทำแบบผมมันก็มีข้อเสียอยู่เหมือนกันครับ เนื่องจากหลอด power แต่ละตัวเสียงต่างกันคนละโลกครับฉะนั้นการที่จูนแอมป์ให้เวลาใช้แล้วเสียงดีทุกหลอดนี่โคตรยาก :black_eye :black_eye :black_eye อย่างเคยใช้ c wet tantalum ขนาด 160uf 50v เป็น c cathode เมื่อเอามาเสียบ 6550 นี่ได้เสียงพอใจมาก ได้เนื้อ หนัง แถมเพิ่มความสดประมาณว่าเครื่องเป่านี่ได้อารมณ์เครื่องเป่าจริง ๆ  แต่พอเอาหลอด el34 มาเสียบ เสียงที่ได้กลับสด คม มาก จนรู้สึกว่าบาดหูไปครับ  หรือบางครั้งถ้าจูน el34 ให้เสียงดีแต่เอา 6550 มาเสียบกลับนุ่มไปซะงั้นล่ะ  :black_eye :black_eye




ส่วนนี่คือวิธีการ bias แบบง่าย ๆ จ้ะ





วงจรจ้ะเขียนไว้นานละไม่ค่อยชัดเท่าใด เอาไว้เป็นแนวทางนะครับผม

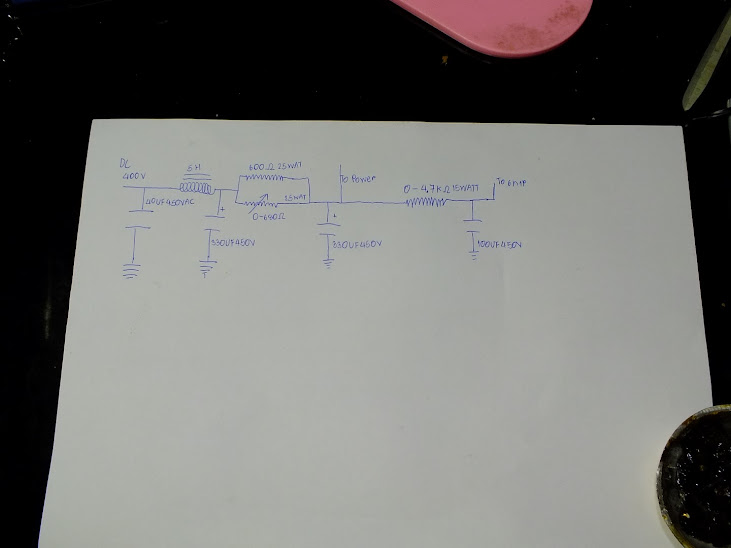

นี่ภาคจ่ายไฟนะครับ
« แก้ไขครั้งสุดท้าย: 21 พฤศจิกายน, 2013, 10:38:07 AM โดย เบน »
ตอนนี้ไม่ค่อยว่างจ้ะงานประจำกำลังทับหัวตาย  ถ้าเกิดปัญหาประการใดหรือต้องการตามตัวเนื่องจากหายหัวกรุณาติดต่อ  0897815564  ในเวลาราชการ(ถ้าไม่รับจะโทรกลับจ้ะ)

ที่อยู่ก๊าบ
http://www.htg2.net/index.php?topic=48864.0

my facebook ไปเป็นเพื่อนและส่องกันได้

https://www.facebook.com/ben.jom.12

ออฟไลน์ แพร่

  • *****
  • กระทู้: 753
  • เพศ: ชาย
    • http://www.htg2.net/index.php?topic=45680.0
Re: ขอดู....แอมหลอด
« ตอบกลับ #65 เมื่อ: 21 พฤศจิกายน, 2013, 10:22:33 AM »
 O0 สวยทุกเครื่อง  :headphone like
ที่ติดต่อ ครับ

http://www.htg2.net/index.php?topic=45680.0

ออฟไลน์ tuner

  • *****
  • กระทู้: 548
  • เพศ: ชาย
Re: ขอดู....แอมหลอด
« ตอบกลับ #66 เมื่อ: 21 พฤศจิกายน, 2013, 10:53:33 AM »
เด๋ววันนี้เขียนวงจรแล้วจะถ่ายให้ดูนะคับ
ยากมากๆ แล้วทำไมในวงจร C cathode เยอะจังครับ

ออฟไลน์ ตุ้ม610

  • *
  • กระทู้: 46
Re: ขอดู....แอมหลอด
« ตอบกลับ #67 เมื่อ: 21 พฤศจิกายน, 2013, 11:32:47 AM »





ไดรฟ์ด้วย 6SN7 Raytheon
หม้อจ่ายไฟ แสงทอง..
หม้อเอาท์พุท คุณชาตรี...

ต่อฟังเข้าตรงไม่ผ่านปรี ไม่ผ่านโทน...
เสียงเนียนละเอียดดีครับ.... ;)


บางอารมณ์ก็ใช้ตัวนี้ต่อพ่วง...พึ่งได้มา..
เสียงสดกระชับขึ้นครับ แต่ความละมุนก็ลดลงไปนิดนึง...


ออฟไลน์ เบน

  • ผู้สนับสนุน web 1ปี
  • Super Star
  • *
  • กระทู้: 1,550
Re: ขอดู....แอมหลอด
« ตอบกลับ #68 เมื่อ: 21 พฤศจิกายน, 2013, 11:48:34 AM »
เด๋ววันนี้เขียนวงจรแล้วจะถ่ายให้ดูนะคับ
ยากมากๆ แล้วทำไมในวงจร C cathode เยอะจังครับ

เอาจริง ๆ นะครับ คือผมใช้ c ผสมกันหลายตัวครับ ยกตัวอย่างตามวงจรนะครับ

1. c poly 22 uf 2 ตัวขนานกัน ได้ 44 uf ตัวนี้ผสมเพื่อให้  หลอด power ได้เสียงกลางที่เปิดเผย กว้าง และรายละเอียดไม่มั่วเมื่อเจอเพลงเร็ว

2. electrolytic ค่า 100-160 uf เนื่องจากว่า  c poly มันเด่นด้านรายละเอียดแล้วก็กลาง แต่เรื่องเบสนี่จะมาไวไปไวมากมายยย  :black_eye :black_eye ฉะนั้นเลยต้องใส่ c elec ค่าประมาณนี้เพื่อให้ได้เบสหนาขึ้นและหวานขึ้น สมกับเป็นหลอดครับ

3. ใช้ c silver mica ค่าสัก 0.0068-0.075 uf  คร่อมลงไปอีก ตัวนี้มีผลทำให้ได้เนื้อหนัง แล้วก็ dynamic ดีขึ้นครับ
(เป็นของ mica มะกันจะได้ผลอีกอย่างคือมันจะลบคมซิบ ๆ ที่ปลายเสียงแล้วจะได้เสียงกลม ๆครับ แต่ถ้าเป็นของรัสเซียมันลบคมซิบ ๆ ได้เหมือนกัน แต่มันจะไม่ได้ทำให้เสียงกลมหม่น ๆ ง่ะ แต่มีผลไปเพิ่ม dynamic แล้วทำให้แหลมสดขึ้นซะงั้น )
(ตามข้อ 3 ไม่ต้องใช้ mica ก็ได้ครับ ใช้ c oil หรือ poly ค่าน้อย ๆ ก็ได้ ก็จะให้ผลที่ต่างไปเช่นกันครับ อย่างเช่นผมเคยใช้ poly styrene ของรัสเซียค่า 0.1 uf ใส่ไปมันมีผลทำให้เสียงแหลมเยอะขึ้นพริ้ว ๆ แต่เนื้อจะได้สู้ silver mica ไม่ได้ครับ)

ครบ 4 ตัวยังหว่า น่าจะครบละครับ อย่างที่บอกครับสูตรผสม c cathode นี่ของใครของมันอะครับ สูตรของผมนี่คือใช้ c poly + electrolytic(อาจจะเป็น wet tantalum ก็ได้ ถ้าหาของถูกได้นะ) แล้วก็ยัด mica เข้าไปครับ ลองผสมตรงนี้ดูนะครับ สนุกดีล่ะเปลี่ยน c ตัวนึงน้ำเสียงเปลี่ยนไปทีนึง

ปล. ความสนุกของการ diy คือการลองครับน้า น้าสามารถคิดสูตรในการจูนได้จากนั้นเอามาบอกต่อได้ครับว่ามัน work ป่าวประมาณนั้น  ส่วนเรื่องจูนยากไหมก็ยากนะครับ แต่ว่าสามารถจูนออกมาให้มันกลาง ๆ ได้ล่ะ  :secret
c) c) c)
« แก้ไขครั้งสุดท้าย: 21 พฤศจิกายน, 2013, 11:50:43 AM โดย เบน »
ตอนนี้ไม่ค่อยว่างจ้ะงานประจำกำลังทับหัวตาย  ถ้าเกิดปัญหาประการใดหรือต้องการตามตัวเนื่องจากหายหัวกรุณาติดต่อ  0897815564  ในเวลาราชการ(ถ้าไม่รับจะโทรกลับจ้ะ)

ที่อยู่ก๊าบ
http://www.htg2.net/index.php?topic=48864.0

my facebook ไปเป็นเพื่อนและส่องกันได้

https://www.facebook.com/ben.jom.12

ออฟไลน์ Johnney_por

  • ***
  • กระทู้: 188
  • เพศ: ชาย
Re: ขอดู....แอมหลอด
« ตอบกลับ #69 เมื่อ: 21 พฤศจิกายน, 2013, 11:53:54 AM »
เด๋ววันนี้เขียนวงจรแล้วจะถ่ายให้ดูนะคับ
ยากมากๆ แล้วทำไมในวงจร C cathode เยอะจังครับ

เอาจริง ๆ นะครับ คือผมใช้ c ผสมกันหลายตัวครับ ยกตัวอย่างตามวงจรนะครับ

1. c poly 22 uf 2 ตัวขนานกัน ได้ 44 uf ตัวนี้ผสมเพื่อให้  หลอด power ได้เสียงกลางที่เปิดเผย กว้าง และรายละเอียดไม่มั่วเมื่อเจอเพลงเร็ว

2. electrolytic ค่า 100-160 uf เนื่องจากว่า  c poly มันเด่นด้านรายละเอียดแล้วก็กลาง แต่เรื่องเบสนี่จะมาไวไปไวมากมายยย  :black_eye :black_eye ฉะนั้นเลยต้องใส่ c elec ค่าประมาณนี้เพื่อให้ได้เบสหนาขึ้นและหวานขึ้น สมกับเป็นหลอดครับ

3. ใช้ c silver mica ค่าสัก 0.0068-0.075 uf  คร่อมลงไปอีก ตัวนี้มีผลทำให้ได้เนื้อหนัง แล้วก็ dynamic ดีขึ้นครับ
(เป็นของ mica มะกันจะได้ผลอีกอย่างคือมันจะลบคมซิบ ๆ ที่ปลายเสียงแล้วจะได้เสียงกลม ๆครับ แต่ถ้าเป็นของรัสเซียมันลบคมซิบ ๆ ได้เหมือนกัน แต่มันจะไม่ได้ทำให้เสียงกลมหม่น ๆ ง่ะ แต่มีผลไปเพิ่ม dynamic แล้วทำให้แหลมสดขึ้นซะงั้น )
(ตามข้อ 3 ไม่ต้องใช้ mica ก็ได้ครับ ใช้ c oil หรือ poly ค่าน้อย ๆ ก็ได้ ก็จะให้ผลที่ต่างไปเช่นกันครับ อย่างเช่นผมเคยใช้ poly styrene ของรัสเซียค่า 0.1 uf ใส่ไปมันมีผลทำให้เสียงแหลมเยอะขึ้นพริ้ว ๆ แต่เนื้อจะได้สู้ silver mica ไม่ได้ครับ)

ครบ 4 ตัวยังหว่า น่าจะครบละครับ อย่างที่บอกครับสูตรผสม c cathode นี่ของใครของมันอะครับ สูตรของผมนี่คือใช้ c poly + electrolytic(อาจจะเป็น wet tantalum ก็ได้ ถ้าหาของถูกได้นะ) แล้วก็ยัด mica เข้าไปครับ ลองผสมตรงนี้ดูนะครับ สนุกดีล่ะเปลี่ยน c ตัวนึงน้ำเสียงเปลี่ยนไปทีนึง  c) c) c)

ส่วนมากของผมก็จะคร่อม Silver Mica ค่าน้อย ๆ ผสมไปด้วยเพื่อจุดประสงค์เดียวกับน้าเบนเลยครับ

และถ้าใช้ k42y-2 ตัวเขียวค่าซัก 0.1uf คร่อมเพิ่มไปจะได้เนื้อและความหวานเพิ่มมั้ยครับน้าเบน หรือว่าจะออกแนวไหนกันครับ ......เอาให้ครบทุกชนิด  2f
ติดต่อที่อยู่ครับ.....http://www.htg2.net/index.php?topic=83877.0

ออฟไลน์ เบน

  • ผู้สนับสนุน web 1ปี
  • Super Star
  • *
  • กระทู้: 1,550
Re: ขอดู....แอมหลอด
« ตอบกลับ #70 เมื่อ: 21 พฤศจิกายน, 2013, 12:10:20 PM »
เด๋ววันนี้เขียนวงจรแล้วจะถ่ายให้ดูนะคับ
ยากมากๆ แล้วทำไมในวงจร C cathode เยอะจังครับ

เอาจริง ๆ นะครับ คือผมใช้ c ผสมกันหลายตัวครับ ยกตัวอย่างตามวงจรนะครับ

1. c poly 22 uf 2 ตัวขนานกัน ได้ 44 uf ตัวนี้ผสมเพื่อให้  หลอด power ได้เสียงกลางที่เปิดเผย กว้าง และรายละเอียดไม่มั่วเมื่อเจอเพลงเร็ว

2. electrolytic ค่า 100-160 uf เนื่องจากว่า  c poly มันเด่นด้านรายละเอียดแล้วก็กลาง แต่เรื่องเบสนี่จะมาไวไปไวมากมายยย  :black_eye :black_eye ฉะนั้นเลยต้องใส่ c elec ค่าประมาณนี้เพื่อให้ได้เบสหนาขึ้นและหวานขึ้น สมกับเป็นหลอดครับ

3. ใช้ c silver mica ค่าสัก 0.0068-0.075 uf  คร่อมลงไปอีก ตัวนี้มีผลทำให้ได้เนื้อหนัง แล้วก็ dynamic ดีขึ้นครับ
(เป็นของ mica มะกันจะได้ผลอีกอย่างคือมันจะลบคมซิบ ๆ ที่ปลายเสียงแล้วจะได้เสียงกลม ๆครับ แต่ถ้าเป็นของรัสเซียมันลบคมซิบ ๆ ได้เหมือนกัน แต่มันจะไม่ได้ทำให้เสียงกลมหม่น ๆ ง่ะ แต่มีผลไปเพิ่ม dynamic แล้วทำให้แหลมสดขึ้นซะงั้น )
(ตามข้อ 3 ไม่ต้องใช้ mica ก็ได้ครับ ใช้ c oil หรือ poly ค่าน้อย ๆ ก็ได้ ก็จะให้ผลที่ต่างไปเช่นกันครับ อย่างเช่นผมเคยใช้ poly styrene ของรัสเซียค่า 0.1 uf ใส่ไปมันมีผลทำให้เสียงแหลมเยอะขึ้นพริ้ว ๆ แต่เนื้อจะได้สู้ silver mica ไม่ได้ครับ)

ครบ 4 ตัวยังหว่า น่าจะครบละครับ อย่างที่บอกครับสูตรผสม c cathode นี่ของใครของมันอะครับ สูตรของผมนี่คือใช้ c poly + electrolytic(อาจจะเป็น wet tantalum ก็ได้ ถ้าหาของถูกได้นะ) แล้วก็ยัด mica เข้าไปครับ ลองผสมตรงนี้ดูนะครับ สนุกดีล่ะเปลี่ยน c ตัวนึงน้ำเสียงเปลี่ยนไปทีนึง  c) c) c)

ส่วนมากของผมก็จะคร่อม Silver Mica ค่าน้อย ๆ ผสมไปด้วยเพื่อจุดประสงค์เดียวกับน้าเบนเลยครับ

และถ้าใช้ k42y-2 ตัวเขียวค่าซัก 0.1uf คร่อมเพิ่มไปจะได้เนื้อและความหวานเพิ่มมั้ยครับน้าเบน หรือว่าจะออกแนวไหนกันครับ ......เอาให้ครบทุกชนิด  2f
เอาจริงๆนะ อย่าใช้ค่าเยอะขนาดนั้นครับ ลองสักแค่ 3300pf หรือไม่เกิน .01uf พอครับ ถ้ามากกว่านี้ออกอ่าวครับ เสียงจะปนกันมั่วไปหมด เพราะ c oil มันทำงานช้าที่สุดครับ

ตอนนี้ผมลองแล้วลงตัวที่สุดคือ elec ค่า220uf+poly22uf+micaค่าน้อยๆ
ตอนนี้ไม่ค่อยว่างจ้ะงานประจำกำลังทับหัวตาย  ถ้าเกิดปัญหาประการใดหรือต้องการตามตัวเนื่องจากหายหัวกรุณาติดต่อ  0897815564  ในเวลาราชการ(ถ้าไม่รับจะโทรกลับจ้ะ)

ที่อยู่ก๊าบ
http://www.htg2.net/index.php?topic=48864.0

my facebook ไปเป็นเพื่อนและส่องกันได้

https://www.facebook.com/ben.jom.12

ออฟไลน์ tuner

  • *****
  • กระทู้: 548
  • เพศ: ชาย
Re: ขอดู....แอมหลอด
« ตอบกลับ #71 เมื่อ: 21 พฤศจิกายน, 2013, 01:50:53 PM »
ขอเข้าทำเนียบด้วยครับ :D

ออฟไลน์ Create_Lek

  • Superstar..
  • ***
  • กระทู้: 3,581
  • เพศ: ชาย
  • DHT Crazy Club 2A3 45 PX-4 W205D
Re: ขอดู....แอมหลอด
« ตอบกลับ #72 เมื่อ: 21 พฤศจิกายน, 2013, 08:51:57 PM »








 pentode amp นิดหน่อย >>> http://www.htg2.net/index.php?topic=80579.0
If you tell the truth,
you don’t have to remember anything.

***ข้อมูลส่วนตัวผมครับ***

ออฟไลน์ Johnney_por

  • ***
  • กระทู้: 188
  • เพศ: ชาย
Re: ขอดู....แอมหลอด
« ตอบกลับ #73 เมื่อ: 22 พฤศจิกายน, 2013, 08:06:52 AM »
เด๋ววันนี้เขียนวงจรแล้วจะถ่ายให้ดูนะคับ
ยากมากๆ แล้วทำไมในวงจร C cathode เยอะจังครับ

เอาจริง ๆ นะครับ คือผมใช้ c ผสมกันหลายตัวครับ ยกตัวอย่างตามวงจรนะครับ

1. c poly 22 uf 2 ตัวขนานกัน ได้ 44 uf ตัวนี้ผสมเพื่อให้  หลอด power ได้เสียงกลางที่เปิดเผย กว้าง และรายละเอียดไม่มั่วเมื่อเจอเพลงเร็ว

2. electrolytic ค่า 100-160 uf เนื่องจากว่า  c poly มันเด่นด้านรายละเอียดแล้วก็กลาง แต่เรื่องเบสนี่จะมาไวไปไวมากมายยย  :black_eye :black_eye ฉะนั้นเลยต้องใส่ c elec ค่าประมาณนี้เพื่อให้ได้เบสหนาขึ้นและหวานขึ้น สมกับเป็นหลอดครับ

3. ใช้ c silver mica ค่าสัก 0.0068-0.075 uf  คร่อมลงไปอีก ตัวนี้มีผลทำให้ได้เนื้อหนัง แล้วก็ dynamic ดีขึ้นครับ
(เป็นของ mica มะกันจะได้ผลอีกอย่างคือมันจะลบคมซิบ ๆ ที่ปลายเสียงแล้วจะได้เสียงกลม ๆครับ แต่ถ้าเป็นของรัสเซียมันลบคมซิบ ๆ ได้เหมือนกัน แต่มันจะไม่ได้ทำให้เสียงกลมหม่น ๆ ง่ะ แต่มีผลไปเพิ่ม dynamic แล้วทำให้แหลมสดขึ้นซะงั้น )
(ตามข้อ 3 ไม่ต้องใช้ mica ก็ได้ครับ ใช้ c oil หรือ poly ค่าน้อย ๆ ก็ได้ ก็จะให้ผลที่ต่างไปเช่นกันครับ อย่างเช่นผมเคยใช้ poly styrene ของรัสเซียค่า 0.1 uf ใส่ไปมันมีผลทำให้เสียงแหลมเยอะขึ้นพริ้ว ๆ แต่เนื้อจะได้สู้ silver mica ไม่ได้ครับ)

ครบ 4 ตัวยังหว่า น่าจะครบละครับ อย่างที่บอกครับสูตรผสม c cathode นี่ของใครของมันอะครับ สูตรของผมนี่คือใช้ c poly + electrolytic(อาจจะเป็น wet tantalum ก็ได้ ถ้าหาของถูกได้นะ) แล้วก็ยัด mica เข้าไปครับ ลองผสมตรงนี้ดูนะครับ สนุกดีล่ะเปลี่ยน c ตัวนึงน้ำเสียงเปลี่ยนไปทีนึง  c) c) c)

ส่วนมากของผมก็จะคร่อม Silver Mica ค่าน้อย ๆ ผสมไปด้วยเพื่อจุดประสงค์เดียวกับน้าเบนเลยครับ

และถ้าใช้ k42y-2 ตัวเขียวค่าซัก 0.1uf คร่อมเพิ่มไปจะได้เนื้อและความหวานเพิ่มมั้ยครับน้าเบน หรือว่าจะออกแนวไหนกันครับ ......เอาให้ครบทุกชนิด  2f
เอาจริงๆนะ อย่าใช้ค่าเยอะขนาดนั้นครับ ลองสักแค่ 3300pf หรือไม่เกิน .01uf พอครับ ถ้ามากกว่านี้ออกอ่าวครับ เสียงจะปนกันมั่วไปหมด เพราะ c oil มันทำงานช้าที่สุดครับ

ตอนนี้ผมลองแล้วลงตัวที่สุดคือ elec ค่า220uf+poly22uf+micaค่าน้อยๆ

poly22uf นี่ขอน้าเบนช่วยแนะนำให้หน่อยได้มั้ยครับ ของผมมีแต่ค่าต่ำ ๆ อ่ะ มากสุดแค่ 10uf เอง
ติดต่อที่อยู่ครับ.....http://www.htg2.net/index.php?topic=83877.0

ออฟไลน์ เบน

  • ผู้สนับสนุน web 1ปี
  • Super Star
  • *
  • กระทู้: 1,550
Re: ขอดู....แอมหลอด
« ตอบกลับ #74 เมื่อ: 22 พฤศจิกายน, 2013, 09:06:51 AM »
เด๋ววันนี้เขียนวงจรแล้วจะถ่ายให้ดูนะคับ
ยากมากๆ แล้วทำไมในวงจร C cathode เยอะจังครับ

เอาจริง ๆ นะครับ คือผมใช้ c ผสมกันหลายตัวครับ ยกตัวอย่างตามวงจรนะครับ

1. c poly 22 uf 2 ตัวขนานกัน ได้ 44 uf ตัวนี้ผสมเพื่อให้  หลอด power ได้เสียงกลางที่เปิดเผย กว้าง และรายละเอียดไม่มั่วเมื่อเจอเพลงเร็ว

2. electrolytic ค่า 100-160 uf เนื่องจากว่า  c poly มันเด่นด้านรายละเอียดแล้วก็กลาง แต่เรื่องเบสนี่จะมาไวไปไวมากมายยย  :black_eye :black_eye ฉะนั้นเลยต้องใส่ c elec ค่าประมาณนี้เพื่อให้ได้เบสหนาขึ้นและหวานขึ้น สมกับเป็นหลอดครับ

3. ใช้ c silver mica ค่าสัก 0.0068-0.075 uf  คร่อมลงไปอีก ตัวนี้มีผลทำให้ได้เนื้อหนัง แล้วก็ dynamic ดีขึ้นครับ
(เป็นของ mica มะกันจะได้ผลอีกอย่างคือมันจะลบคมซิบ ๆ ที่ปลายเสียงแล้วจะได้เสียงกลม ๆครับ แต่ถ้าเป็นของรัสเซียมันลบคมซิบ ๆ ได้เหมือนกัน แต่มันจะไม่ได้ทำให้เสียงกลมหม่น ๆ ง่ะ แต่มีผลไปเพิ่ม dynamic แล้วทำให้แหลมสดขึ้นซะงั้น )
(ตามข้อ 3 ไม่ต้องใช้ mica ก็ได้ครับ ใช้ c oil หรือ poly ค่าน้อย ๆ ก็ได้ ก็จะให้ผลที่ต่างไปเช่นกันครับ อย่างเช่นผมเคยใช้ poly styrene ของรัสเซียค่า 0.1 uf ใส่ไปมันมีผลทำให้เสียงแหลมเยอะขึ้นพริ้ว ๆ แต่เนื้อจะได้สู้ silver mica ไม่ได้ครับ)

ครบ 4 ตัวยังหว่า น่าจะครบละครับ อย่างที่บอกครับสูตรผสม c cathode นี่ของใครของมันอะครับ สูตรของผมนี่คือใช้ c poly + electrolytic(อาจจะเป็น wet tantalum ก็ได้ ถ้าหาของถูกได้นะ) แล้วก็ยัด mica เข้าไปครับ ลองผสมตรงนี้ดูนะครับ สนุกดีล่ะเปลี่ยน c ตัวนึงน้ำเสียงเปลี่ยนไปทีนึง  c) c) c)

ส่วนมากของผมก็จะคร่อม Silver Mica ค่าน้อย ๆ ผสมไปด้วยเพื่อจุดประสงค์เดียวกับน้าเบนเลยครับ

และถ้าใช้ k42y-2 ตัวเขียวค่าซัก 0.1uf คร่อมเพิ่มไปจะได้เนื้อและความหวานเพิ่มมั้ยครับน้าเบน หรือว่าจะออกแนวไหนกันครับ ......เอาให้ครบทุกชนิด  2f
เอาจริงๆนะ อย่าใช้ค่าเยอะขนาดนั้นครับ ลองสักแค่ 3300pf หรือไม่เกิน .01uf พอครับ ถ้ามากกว่านี้ออกอ่าวครับ เสียงจะปนกันมั่วไปหมด เพราะ c oil มันทำงานช้าที่สุดครับ

ตอนนี้ผมลองแล้วลงตัวที่สุดคือ elec ค่า220uf+poly22uf+micaค่าน้อยๆ

poly22uf นี่ขอน้าเบนช่วยแนะนำให้หน่อยได้มั้ยครับ ของผมมีแต่ค่าต่ำ ๆ อ่ะ มากสุดแค่ 10uf เอง

ใส่ 10 uf ไปก่อนก็ได้ลองดูครับ ผมเคยสั่งค่า 22uf มาครั้งเดียวง่ะ - -" ว่าจะสั่ง มาหลายรอบแล้วเห็นตัวอื่นน่าสนใจกว่าก็เลยสั่งมาก่อนทุกที - -
ตอนนี้ไม่ค่อยว่างจ้ะงานประจำกำลังทับหัวตาย  ถ้าเกิดปัญหาประการใดหรือต้องการตามตัวเนื่องจากหายหัวกรุณาติดต่อ  0897815564  ในเวลาราชการ(ถ้าไม่รับจะโทรกลับจ้ะ)

ที่อยู่ก๊าบ
http://www.htg2.net/index.php?topic=48864.0

my facebook ไปเป็นเพื่อนและส่องกันได้

https://www.facebook.com/ben.jom.12

ออฟไลน์ Johnney_por

  • ***
  • กระทู้: 188
  • เพศ: ชาย
Re: ขอดู....แอมหลอด
« ตอบกลับ #75 เมื่อ: 22 พฤศจิกายน, 2013, 10:20:26 AM »
เด๋ววันนี้เขียนวงจรแล้วจะถ่ายให้ดูนะคับ
ยากมากๆ แล้วทำไมในวงจร C cathode เยอะจังครับ

เอาจริง ๆ นะครับ คือผมใช้ c ผสมกันหลายตัวครับ ยกตัวอย่างตามวงจรนะครับ

1. c poly 22 uf 2 ตัวขนานกัน ได้ 44 uf ตัวนี้ผสมเพื่อให้  หลอด power ได้เสียงกลางที่เปิดเผย กว้าง และรายละเอียดไม่มั่วเมื่อเจอเพลงเร็ว

2. electrolytic ค่า 100-160 uf เนื่องจากว่า  c poly มันเด่นด้านรายละเอียดแล้วก็กลาง แต่เรื่องเบสนี่จะมาไวไปไวมากมายยย  :black_eye :black_eye ฉะนั้นเลยต้องใส่ c elec ค่าประมาณนี้เพื่อให้ได้เบสหนาขึ้นและหวานขึ้น สมกับเป็นหลอดครับ

3. ใช้ c silver mica ค่าสัก 0.0068-0.075 uf  คร่อมลงไปอีก ตัวนี้มีผลทำให้ได้เนื้อหนัง แล้วก็ dynamic ดีขึ้นครับ
(เป็นของ mica มะกันจะได้ผลอีกอย่างคือมันจะลบคมซิบ ๆ ที่ปลายเสียงแล้วจะได้เสียงกลม ๆครับ แต่ถ้าเป็นของรัสเซียมันลบคมซิบ ๆ ได้เหมือนกัน แต่มันจะไม่ได้ทำให้เสียงกลมหม่น ๆ ง่ะ แต่มีผลไปเพิ่ม dynamic แล้วทำให้แหลมสดขึ้นซะงั้น )
(ตามข้อ 3 ไม่ต้องใช้ mica ก็ได้ครับ ใช้ c oil หรือ poly ค่าน้อย ๆ ก็ได้ ก็จะให้ผลที่ต่างไปเช่นกันครับ อย่างเช่นผมเคยใช้ poly styrene ของรัสเซียค่า 0.1 uf ใส่ไปมันมีผลทำให้เสียงแหลมเยอะขึ้นพริ้ว ๆ แต่เนื้อจะได้สู้ silver mica ไม่ได้ครับ)

ครบ 4 ตัวยังหว่า น่าจะครบละครับ อย่างที่บอกครับสูตรผสม c cathode นี่ของใครของมันอะครับ สูตรของผมนี่คือใช้ c poly + electrolytic(อาจจะเป็น wet tantalum ก็ได้ ถ้าหาของถูกได้นะ) แล้วก็ยัด mica เข้าไปครับ ลองผสมตรงนี้ดูนะครับ สนุกดีล่ะเปลี่ยน c ตัวนึงน้ำเสียงเปลี่ยนไปทีนึง  c) c) c)

ส่วนมากของผมก็จะคร่อม Silver Mica ค่าน้อย ๆ ผสมไปด้วยเพื่อจุดประสงค์เดียวกับน้าเบนเลยครับ

และถ้าใช้ k42y-2 ตัวเขียวค่าซัก 0.1uf คร่อมเพิ่มไปจะได้เนื้อและความหวานเพิ่มมั้ยครับน้าเบน หรือว่าจะออกแนวไหนกันครับ ......เอาให้ครบทุกชนิด  2f
เอาจริงๆนะ อย่าใช้ค่าเยอะขนาดนั้นครับ ลองสักแค่ 3300pf หรือไม่เกิน .01uf พอครับ ถ้ามากกว่านี้ออกอ่าวครับ เสียงจะปนกันมั่วไปหมด เพราะ c oil มันทำงานช้าที่สุดครับ

ตอนนี้ผมลองแล้วลงตัวที่สุดคือ elec ค่า220uf+poly22uf+micaค่าน้อยๆ

poly22uf นี่ขอน้าเบนช่วยแนะนำให้หน่อยได้มั้ยครับ ของผมมีแต่ค่าต่ำ ๆ อ่ะ มากสุดแค่ 10uf เอง

ใส่ 10 uf ไปก่อนก็ได้ลองดูครับ ผมเคยสั่งค่า 22uf มาครั้งเดียวง่ะ - -" ว่าจะสั่ง มาหลายรอบแล้วเห็นตัวอื่นน่าสนใจกว่าก็เลยสั่งมาก่อนทุกที - -


ตัว K75 ตัวถังอลูมีเนียมนั้่นใช่มั้ยครับ.....ตอนนี้ใช้ตัว 2.2uf ตัวสีเหลืองของน้าแหละครับ
ติดต่อที่อยู่ครับ.....http://www.htg2.net/index.php?topic=83877.0

ออฟไลน์ เบน

  • ผู้สนับสนุน web 1ปี
  • Super Star
  • *
  • กระทู้: 1,550
Re: ขอดู....แอมหลอด
« ตอบกลับ #76 เมื่อ: 22 พฤศจิกายน, 2013, 12:54:45 PM »
เด๋ววันนี้เขียนวงจรแล้วจะถ่ายให้ดูนะคับ
ยากมากๆ แล้วทำไมในวงจร C cathode เยอะจังครับ

เอาจริง ๆ นะครับ คือผมใช้ c ผสมกันหลายตัวครับ ยกตัวอย่างตามวงจรนะครับ

1. c poly 22 uf 2 ตัวขนานกัน ได้ 44 uf ตัวนี้ผสมเพื่อให้  หลอด power ได้เสียงกลางที่เปิดเผย กว้าง และรายละเอียดไม่มั่วเมื่อเจอเพลงเร็ว

2. electrolytic ค่า 100-160 uf เนื่องจากว่า  c poly มันเด่นด้านรายละเอียดแล้วก็กลาง แต่เรื่องเบสนี่จะมาไวไปไวมากมายยย  :black_eye :black_eye ฉะนั้นเลยต้องใส่ c elec ค่าประมาณนี้เพื่อให้ได้เบสหนาขึ้นและหวานขึ้น สมกับเป็นหลอดครับ

3. ใช้ c silver mica ค่าสัก 0.0068-0.075 uf  คร่อมลงไปอีก ตัวนี้มีผลทำให้ได้เนื้อหนัง แล้วก็ dynamic ดีขึ้นครับ
(เป็นของ mica มะกันจะได้ผลอีกอย่างคือมันจะลบคมซิบ ๆ ที่ปลายเสียงแล้วจะได้เสียงกลม ๆครับ แต่ถ้าเป็นของรัสเซียมันลบคมซิบ ๆ ได้เหมือนกัน แต่มันจะไม่ได้ทำให้เสียงกลมหม่น ๆ ง่ะ แต่มีผลไปเพิ่ม dynamic แล้วทำให้แหลมสดขึ้นซะงั้น )
(ตามข้อ 3 ไม่ต้องใช้ mica ก็ได้ครับ ใช้ c oil หรือ poly ค่าน้อย ๆ ก็ได้ ก็จะให้ผลที่ต่างไปเช่นกันครับ อย่างเช่นผมเคยใช้ poly styrene ของรัสเซียค่า 0.1 uf ใส่ไปมันมีผลทำให้เสียงแหลมเยอะขึ้นพริ้ว ๆ แต่เนื้อจะได้สู้ silver mica ไม่ได้ครับ)

ครบ 4 ตัวยังหว่า น่าจะครบละครับ อย่างที่บอกครับสูตรผสม c cathode นี่ของใครของมันอะครับ สูตรของผมนี่คือใช้ c poly + electrolytic(อาจจะเป็น wet tantalum ก็ได้ ถ้าหาของถูกได้นะ) แล้วก็ยัด mica เข้าไปครับ ลองผสมตรงนี้ดูนะครับ สนุกดีล่ะเปลี่ยน c ตัวนึงน้ำเสียงเปลี่ยนไปทีนึง  c) c) c)

ส่วนมากของผมก็จะคร่อม Silver Mica ค่าน้อย ๆ ผสมไปด้วยเพื่อจุดประสงค์เดียวกับน้าเบนเลยครับ

และถ้าใช้ k42y-2 ตัวเขียวค่าซัก 0.1uf คร่อมเพิ่มไปจะได้เนื้อและความหวานเพิ่มมั้ยครับน้าเบน หรือว่าจะออกแนวไหนกันครับ ......เอาให้ครบทุกชนิด  2f
เอาจริงๆนะ อย่าใช้ค่าเยอะขนาดนั้นครับ ลองสักแค่ 3300pf หรือไม่เกิน .01uf พอครับ ถ้ามากกว่านี้ออกอ่าวครับ เสียงจะปนกันมั่วไปหมด เพราะ c oil มันทำงานช้าที่สุดครับ

ตอนนี้ผมลองแล้วลงตัวที่สุดคือ elec ค่า220uf+poly22uf+micaค่าน้อยๆ

poly22uf นี่ขอน้าเบนช่วยแนะนำให้หน่อยได้มั้ยครับ ของผมมีแต่ค่าต่ำ ๆ อ่ะ มากสุดแค่ 10uf เอง

ใส่ 10 uf ไปก่อนก็ได้ลองดูครับ ผมเคยสั่งค่า 22uf มาครั้งเดียวง่ะ - -" ว่าจะสั่ง มาหลายรอบแล้วเห็นตัวอื่นน่าสนใจกว่าก็เลยสั่งมาก่อนทุกที - -


ตัว K75 ตัวถังอลูมีเนียมนั้่นใช่มั้ยครับ.....ตอนนี้ใช้ตัว 2.2uf ตัวสีเหลืองของน้าแหละครับ
ใช่ครับ k73-16 ครับ  ความจริงใช้ mkp เห็นผลดีกว่าแต่ใช้ตัวนี้เพราะมันเล็กประหยัดเนื้อที่ดี
ตอนนี้ไม่ค่อยว่างจ้ะงานประจำกำลังทับหัวตาย  ถ้าเกิดปัญหาประการใดหรือต้องการตามตัวเนื่องจากหายหัวกรุณาติดต่อ  0897815564  ในเวลาราชการ(ถ้าไม่รับจะโทรกลับจ้ะ)

ที่อยู่ก๊าบ
http://www.htg2.net/index.php?topic=48864.0

my facebook ไปเป็นเพื่อนและส่องกันได้

https://www.facebook.com/ben.jom.12

ออฟไลน์ artfish

  • *
  • กระทู้: 28
Re: ขอดู....แอมหลอด
« ตอบกลับ #77 เมื่อ: 23 พฤศจิกายน, 2013, 03:10:26 PM »
ขออนุญาติลงผลงานครับ :)

ออฟไลน์ artfish

  • *
  • กระทู้: 28
Re: ขอดู....แอมหลอด
« ตอบกลับ #78 เมื่อ: 23 พฤศจิกายน, 2013, 03:11:38 PM »
--

ออฟไลน์ artfish

  • *
  • กระทู้: 28
Re: ขอดู....แอมหลอด
« ตอบกลับ #79 เมื่อ: 23 พฤศจิกายน, 2013, 03:12:30 PM »
6BQ5 PP

ออฟไลน์ artfish

  • *
  • กระทู้: 28
Re: ขอดู....แอมหลอด
« ตอบกลับ #80 เมื่อ: 23 พฤศจิกายน, 2013, 03:13:30 PM »
71A SE

ออฟไลน์ artfish

  • *
  • กระทู้: 28
Re: ขอดู....แอมหลอด
« ตอบกลับ #81 เมื่อ: 23 พฤศจิกายน, 2013, 03:14:17 PM »
6550 SE

ออฟไลน์ artfish

  • *
  • กระทู้: 28
Re: ขอดู....แอมหลอด
« ตอบกลับ #82 เมื่อ: 23 พฤศจิกายน, 2013, 03:18:48 PM »
6BQ5 SE

ออฟไลน์ artfish

  • *
  • กระทู้: 28
Re: ขอดู....แอมหลอด
« ตอบกลับ #83 เมื่อ: 23 พฤศจิกายน, 2013, 03:19:28 PM »
EL84 se1

ออฟไลน์ artfish

  • *
  • กระทู้: 28
Re: ขอดู....แอมหลอด
« ตอบกลับ #84 เมื่อ: 23 พฤศจิกายน, 2013, 03:21:52 PM »
JP200 Pre amp :)

ออฟไลน์ เบน

  • ผู้สนับสนุน web 1ปี
  • Super Star
  • *
  • กระทู้: 1,550
Re: ขอดู....แอมหลอด
« ตอบกลับ #85 เมื่อ: 23 พฤศจิกายน, 2013, 03:26:44 PM »
งามครับผม
ตอนนี้ไม่ค่อยว่างจ้ะงานประจำกำลังทับหัวตาย  ถ้าเกิดปัญหาประการใดหรือต้องการตามตัวเนื่องจากหายหัวกรุณาติดต่อ  0897815564  ในเวลาราชการ(ถ้าไม่รับจะโทรกลับจ้ะ)

ที่อยู่ก๊าบ
http://www.htg2.net/index.php?topic=48864.0

my facebook ไปเป็นเพื่อนและส่องกันได้

https://www.facebook.com/ben.jom.12

ออฟไลน์ Johnney_por

  • ***
  • กระทู้: 188
  • เพศ: ชาย
Re: ขอดู....แอมหลอด
« ตอบกลับ #86 เมื่อ: 23 พฤศจิกายน, 2013, 03:39:53 PM »
ผลงานชั้นสูงเลยนะเนี๊ย.....แต่ละแท่น เนี๊ยบมากครับ  d_d
ติดต่อที่อยู่ครับ.....http://www.htg2.net/index.php?topic=83877.0

ออฟไลน์ narong2198

  • เริ่มวันนี้..ยังไม่สาย
  • Super Star
  • *
  • กระทู้: 1,958
  • เพศ: ชาย
  • DIY ติดแล้วเลิกยากจัง
Re: ขอดู....แอมหลอด
« ตอบกลับ #87 เมื่อ: 23 พฤศจิกายน, 2013, 08:17:57 PM »
EL34-SE เพิ่งทำเสร็จครับ



ข้อมูลส่วนตัว
Click ตรงนี้ครับ

ออฟไลน์ man_304

  • ****
  • กระทู้: 270
Re: ขอดู....แอมหลอด
« ตอบกลับ #88 เมื่อ: 23 พฤศจิกายน, 2013, 08:30:20 PM »
EL34-SE เพิ่งทำเสร็จครับ





สวยมากครับพี่

ออฟไลน์ ช่างหรั่งโรงต้ม

  • Super Star.
  • **
  • กระทู้: 2,505
Re: ขอดู....แอมหลอด
« ตอบกลับ #89 เมื่อ: 23 พฤศจิกายน, 2013, 09:03:34 PM »
  โอ้......มีแต่เครื่องที่คนทำฝีมือขั้น...เทพ...ทั้งนั้นเลยสวยๆมากๆครับท่าน :victory :victory
