หัวข้อ: หลอด ECL86 เพื่อนสมาชิกเคยใช้วงจรไหนกันบ้างครับ

[Malako]

ประมาณ 10 ปีกว่า ผมเคยทำ PCL86 , EZ81 รุ่นกรุ๊ปบาย หม้อทั้งหมดจากแสงทองและแผ่น PCB

เสียงก็แตกพร่าครับ รื้อทำใหม่หลายครั้งจนเบื่อ เลยยกให้เพื่อนสมาชิกท่านหนึ่งมาเยี่ยมบ้านทั้งหมด

หันมาทำ 6L6 ถึงสบายใจครับ

ไม่ลอง ECL82/6BM8 บ้างหรือครับ วงจรเยอะดี ไม่มีปัญหาด้วยแหละ ผมเองกำลังเจาะรูแผ่นอลูมิเนียมอยู่
ทำเป็นเครื่องที่สอง เครืองแรกเร็กฯ ด้วยไดโอด เครื่องนี้ใช้หลอด EZ81 เร็คฯ ครับ


https://www.htg2.net/index.php?topic=13312.0

[Nutthaphan]

สำหรับ ECL82 มีหลอดอยู่ 4 หลอด เสียไปหลอดนึง เหลือ 3 ครับ เดิมเอามาทำ PP   (PCB ของน้าเล็ก DAV)  เลยใช้หลอด 8B8 ไปพลางๆ
หลอดที่เหลือ 3 หลอดก็ว่าจะหาวงจร SE ทำอยู่เหมือนกันครับ ก็ว่าจะ Hardwire เหมือนเดิม ได้หม้อไฟ หม้อ OTP มีเตรียมๆ ไว้แล้วเหมือนกันคับ ถ้ามีวงจรแนะนำจะขอบคุณมากครับน้า Malako ผมเองยังไม่เคยทำกับหลอดเร็คฯเลย อยากลองอยู่เหมือนกันคับ....

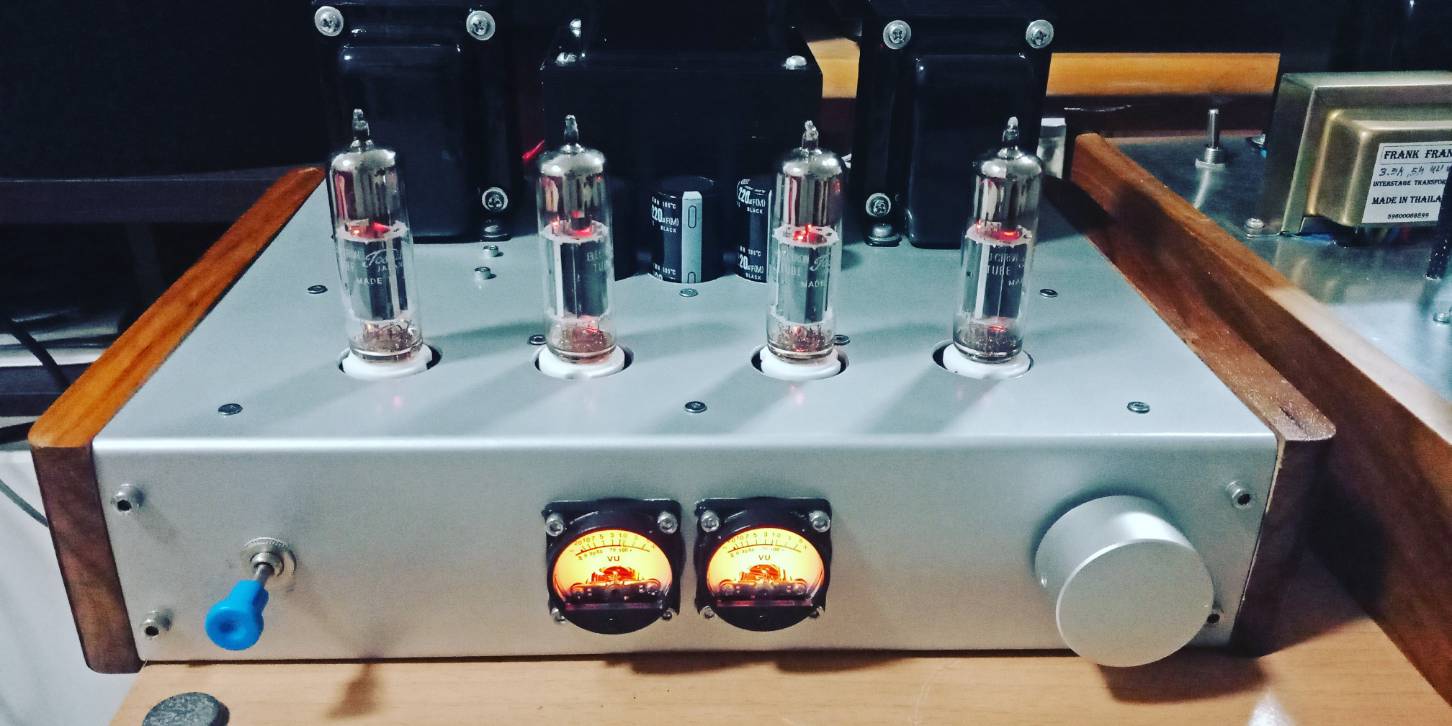

อันนี้ที่เคยทำไว้คับ  ยังฟังอยู่  ว่าจะปล่อยออกไปเหมือนกันครับ ไม่รู้จะขายได้ป่าว 5555

[Malako]

ผมใช้วงจรตามนี้ครับ  และผมดูไม่เป็นว่า แบบไทรโอด หรือ เพ็นโถด ครับ

เคยเข้าไปอ่านนานแล้วและมีการแก้ไขจากตัวจริงไปบ้างจากผู้ที่ทำเสร็จแล้วผมเลยก๊อปมาบ้างกำลังทำอยู่ครับ ไม่รู้หมู่หรือจ่า

Schematic from a Mullard publication. Power 2W for 280mV at input.


https://www.bonavolta.ch/hobby/en/audio/ecl82_1.htm

[Mr.Q]

ขอบคุณน้า Q มากครับผม พอได้ใช้เป็นแนวทาง
ต้องใช้ NFB ช่วยจริงๆ ครับ ไม่งั้นหมุนโวลุ่มเกิน 12น. เสียงจะแตก  หรือมีวิธีการอย่างอื่นแนะนำมั๊ยครับ
ส่วนเรื่องการจัด NFB พอทราบหลักการมั๊ยครับว่าทำไมต้องใช้ R ค่าเท่านั้น เท่านี้  ขอเป็นความรู้น่ะครับ

การป้อนกลับนอกจากช่วยลดอัตราขยายแล้วยังช่วยให้การตอบสนองความถี่ราบเรียบขึ้น แต่ป้อนกลับมากเกินไปก็อาจจะทำให้การความเพี้ยนแบบ IMD สูงขึ้นครับ ผมกำลังคิดเรื่องการออกแบบวงจร Fix Bias+Cascode Driver อยู่ ฟังจากเครื่องโบราณแล้วเสียงดีมาก หลอดที่ใช้ก็ 2 เบอร์นี่แหละครับ ECL86,ECL82

[Nutthaphan]

เครื่องเสียงโบราณของ อ.ประพันธ์เหรอคับ เห็น อ.บอกว่าใช้ Feedback Tone ผมก็ไม่มีความรู้เรื่องนี้เลยคับ

[Mr.Q]

เครื่องเสียงโบราณของ อ.ประพันธ์เหรอคับ เห็น อ.บอกว่าใช้ Feedback Tone ผมก็ไม่มีความรู้เรื่องนี้เลยคับ

ถ้าเป็นแบบ Volume  ตัวเดียวปรับ Tone แบบนี้เป็นแบบ Cut อย่างเดียวไม่ได้ Boost  นะครับ คือ cut ที่ความถี่กลางสูงถึงสูง อุปกรณ์มี 3 ตัว คือ R C  VR.  ต่อเป็น Network อยู่ ส่วนตัวแล้วผมว่าไม่เหมาะกับงาน Hi-Fi Audio ครับ

[Nutthaphan]

ขอบคุณครับน้า Q  คงต้องศึกษากันอีกเยอะครับสำหรับผม
